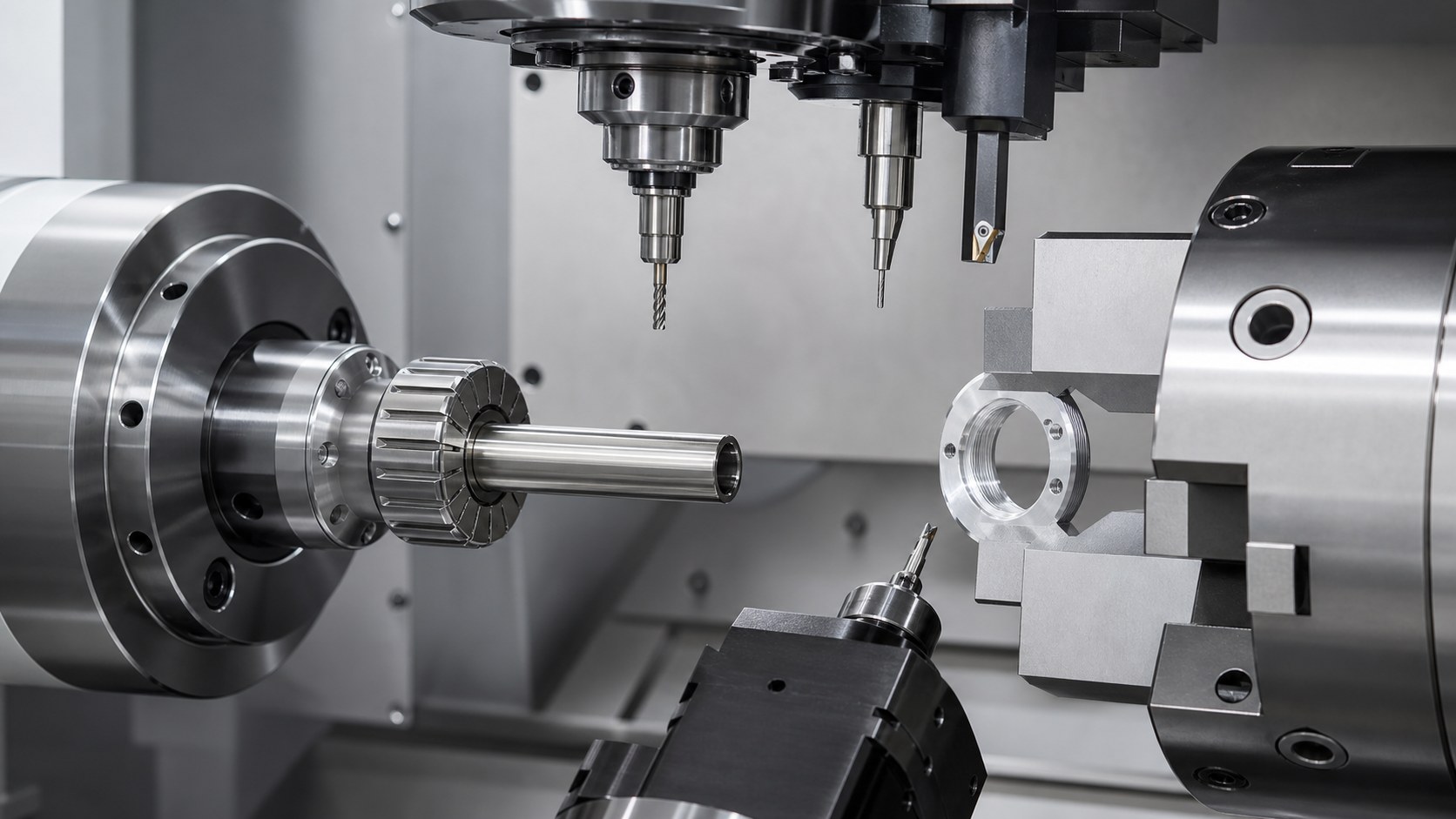

Los barriles ópticos, anillos retenedores y separadores de endoscopios médicos son piezas pequeñas, pero controlan la alineación de lentes, trayectoria de imagen e iluminación. El torneado y fresado CNC permite fabricar prototipos y series pequeñas con agujeros, hombros y roscas precisas cuando el plano define coaxialidad, acabado y limpieza.

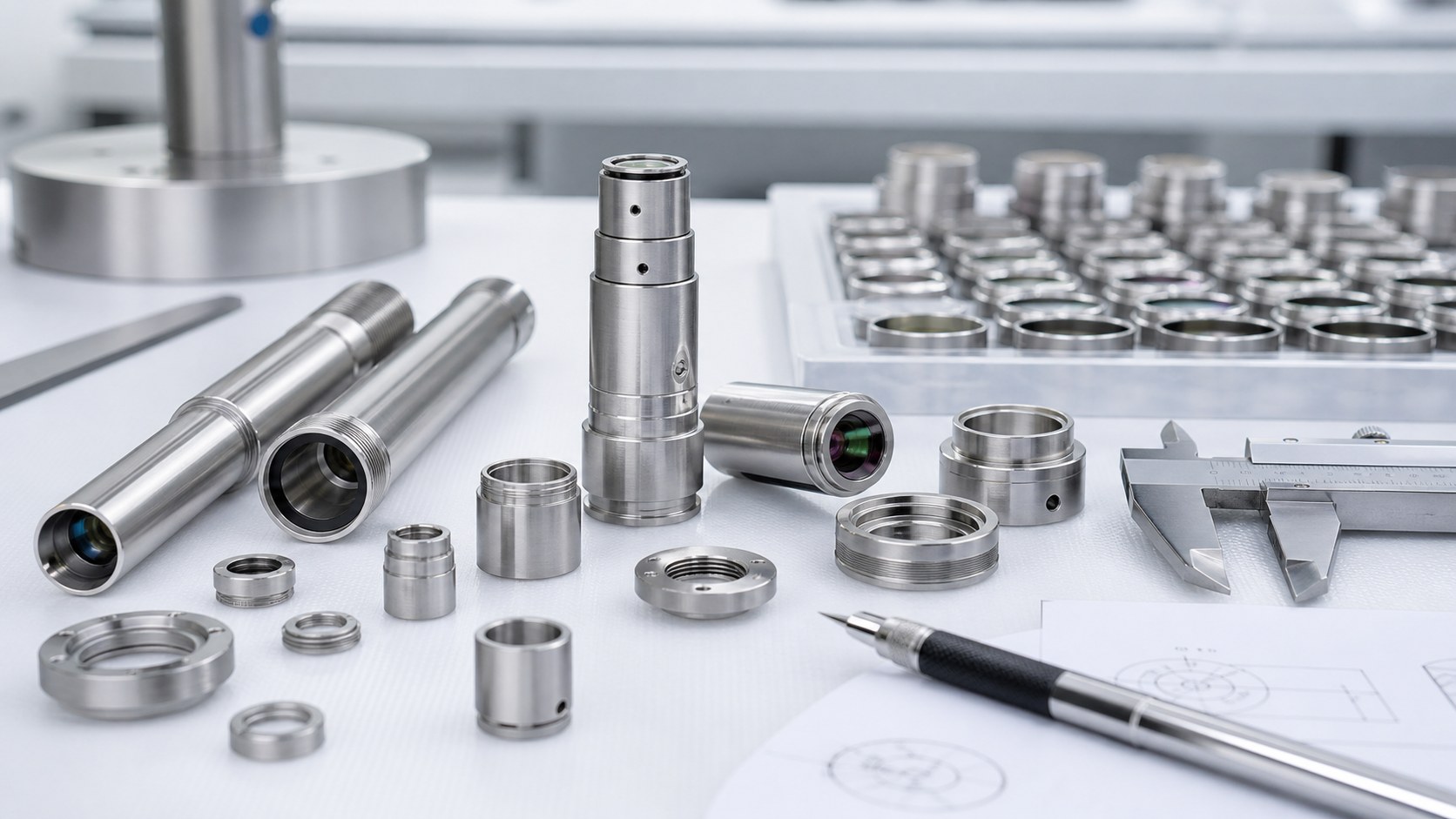

Los barriles ópticos alinean las lentes
Un barril de endoscopio debe mantener lentes, separadores y anillos retenedores sobre un eje óptico estable. Pequeños errores de diámetro, altura de hombro o excentricidad de rosca pueden desplazar el conjunto. El plano debe identificar datums de asiento, agujeros coaxiales, roscas y superficies libres de golpes o rebabas.
Para cotizar, envíe STEP, planos 2D, material, información del conjunto óptico, acabado y cantidad. Compartir lentes, separadores o anillos ayuda a revisar acumulación de tolerancias.
El material afecta estabilidad y limpieza
El acero inoxidable es habitual por resistencia a corrosión, roscas finas y limpieza repetida. El aluminio puede usarse en soportes prototipo ligeros o útiles de prueba. El titanio sirve en diseños ligeros o resistentes a corrosión cuando el coste lo permite.
Las notas deben incluir grado, certificados, pasivado, anodizado si aplica, limpieza y uso previsto como prototipo, validación o piloto.

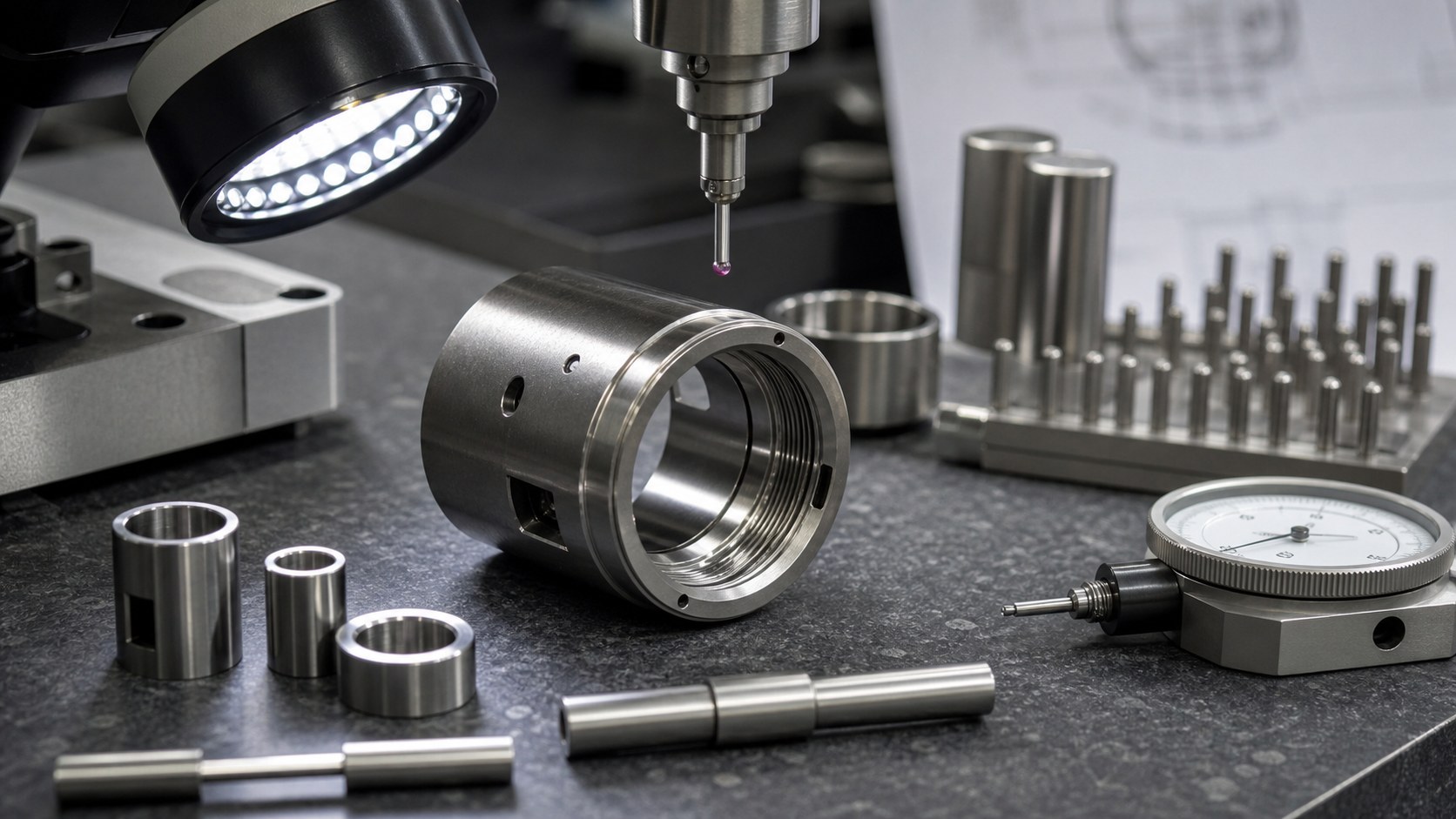

La coaxialidad importa más que el tamaño
El rendimiento óptico depende de la relación entre agujeros internos, hombros y roscas. Un diámetro puede estar en tolerancia y aun así estar desalineado con el asiento de lente. Deben considerarse coaxialidad, excentricidad y perpendicularidad de cara.
La inspección puede usar CMM, calibres neumáticos, alesómetros, comparadores y revisión óptica. En piezas críticas, el datum de inspección debe coincidir con el eje funcional.
Asientos de lente y hombros requieren acabado controlado
Los asientos necesitan hombros planos, transiciones suaves y aristas controladas. Una raya, rebaba elevada o hombro irregular puede impedir el asiento correcto o crear tensión en montaje.
Mandrinado fino, escariado, herramientas de diamante o acabado controlado se eligen según tolerancia y material. El plano debe separar asientos funcionales de superficies exteriores no críticas.
Las roscas miniatura requieren control estable
Anillos retenedores y barriles roscados usan pasos finos y poca longitud de rosca. Son sensibles a desgaste de herramienta, rebabas, recubrimiento y chaflán incorrecto.
Calibres, pruebas con anillo real y microscopio detectan problemas antes del montaje. Si hay pasivado o recubrimiento, conviene revisar la rosca después del acabado.
El control de rebabas protege la óptica
Rebabas o virutas dentro del barril pueden contaminar lentes e interferir con el montaje. Ranuras internas, agujeros laterales e inicios de rosca son puntos de riesgo.
La limpieza debe retirar aceite, abrasivo y partículas metálicas. Fotos de microscopio o boroscopio ayudan a evidenciar que las zonas internas están limpias.

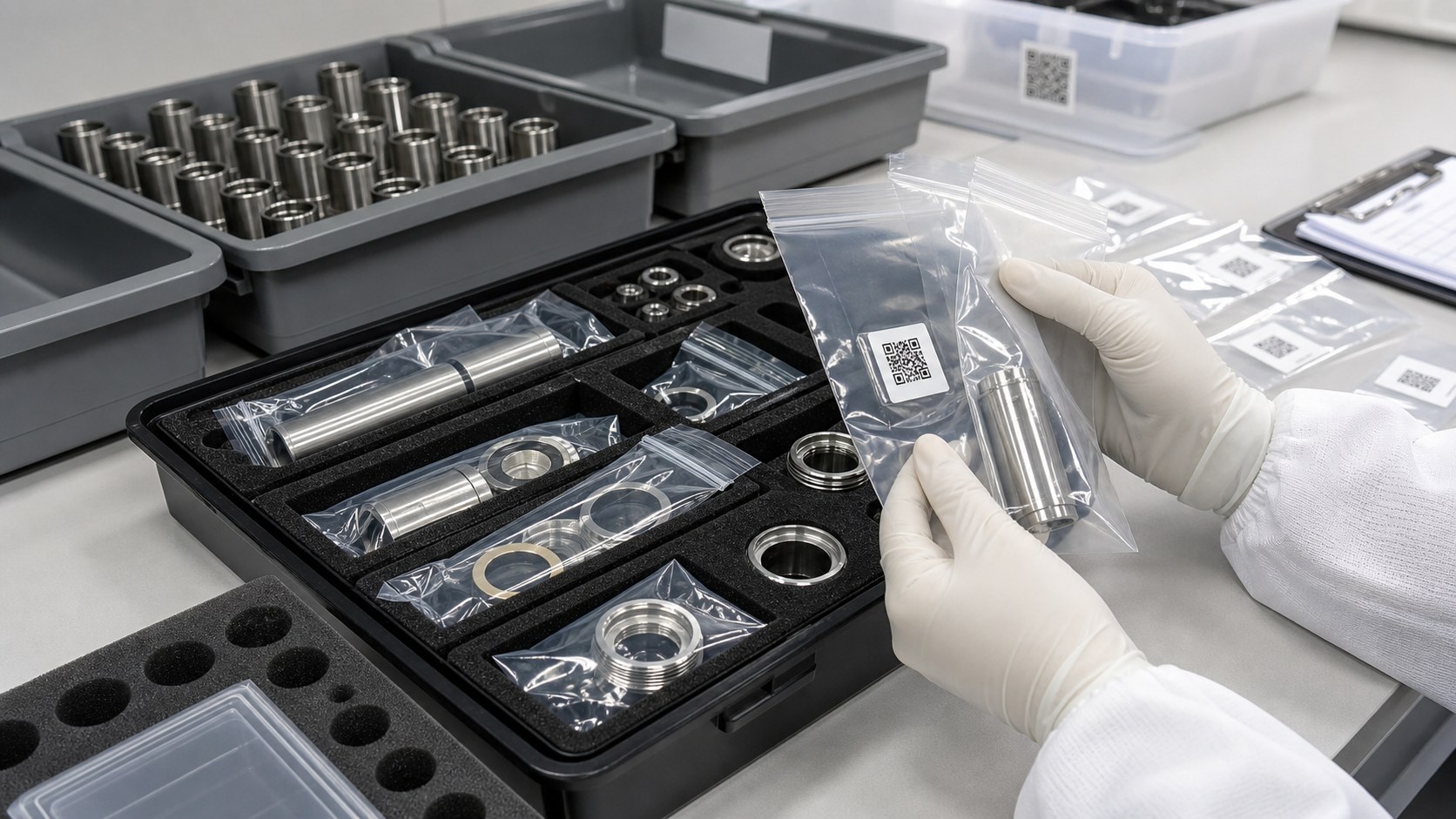

El embalaje limpio conserva piezas pequeñas
Los componentes ópticos son pequeños, pulidos y fáciles de mezclar entre revisiones. Bolsas limpias, tapones, bandejas de espuma y etiquetas mantienen trazabilidad.
El embalaje debe indicar pieza, revisión, material, cantidad, lote y estado de inspección. Separar anillos, separadores y barriles evita rayas y errores de montaje.
FAQ: mecanizado CNC de barriles ópticos de endoscopio
¿Qué archivos debo enviar para cotizar un barril óptico?
Envíe STEP, planos 2D, material, referencias del conjunto óptico, tolerancias de agujero y rosca, acabado, datums de inspección y cantidad.
¿Qué materiales son habituales?
Acero inoxidable para tubos y barriles roscados, aluminio para prototipos ligeros y titanio para diseños ligeros o resistentes a corrosión.
¿Cómo se inspecciona la coaxialidad?
Se puede usar CMM, comparador, alesómetros, calibres neumáticos y revisión óptica. El datum debe coincidir con el eje funcional cuando sea posible.
¿Por qué son difíciles los asientos de lente?
Requieren hombros planos, transiciones suaves, aristas controladas y superficies limpias. Rebabas o rayas afectan el asiento y la tensión.
¿Cómo se controlan roscas retenedoras miniatura?
Calibres de rosca, prueba con anillo, microscopio y revisión posterior al acabado controlan paso, profundidad, rebabas y recubrimiento.
¿Qué documentos pueden suministrarse?
Certificados de material, informes dimensionales, datos CMM, registros de rosca, acabado superficial, fotos de microscopio y etiquetas de embalaje.
