En mecanizado CNC, las mordazas blandas y duras no son solo dos formas de sujetar. Son estrategias de riesgo distintas. Las duras son estándar, rígidas y rápidas. Las blandas se mecanizan o ajustan al perfil de la pieza, por lo que soportan mejor formas irregulares, paredes delgadas y datums de segunda operación.
En piezas robóticas de precisión, la fijación puede decidir si agujeros, planitud, coaxialidad y superficie se mantienen estables. Un buen proveedor debe explicar el plan de sujeción, no solo el modelo de máquina.
Diferencia principal
| Comparación | Mordazas duras | Mordazas blandas |
|---|---|---|
| Tipo | Mordazas estándar de alta rigidez | Mecanizadas según el perfil de la pieza |
| Uso ideal | Material regular, desbaste, caras fuertes | Piezas irregulares, paredes delgadas, segundas operaciones |
| Protección superficial | Más riesgo de marcas | Mayor contacto y mejor protección |
| Repetibilidad | Depende de caras regulares y operación | Puede construirse alrededor del datum requerido |
| Coste inicial | Rápido y bajo | Requiere mecanizar y validar mordazas |
| Riesgo | Fuerza local deforma o marca | Un mal diseño también deriva el datum |
Cuándo bastan las mordazas duras
Las mordazas duras sirven para desbaste, bloques cuadrados o redondos, soportes simples, tapas ordinarias y piezas donde las marcas se eliminarán después. Son rápidas, rígidas y rentables al retirar material.
El riesgo aumenta si se usan para acabar paredes delgadas, caras funcionales o agujeros con relación multicaras. La fuerza concentrada puede doblar la pieza aunque parezca correcta en máquina.
| Situación | Aptitud | Razón |
|---|---|---|
| Bruto con gran sobrematerial | Buena | Las marcas se eliminan |
| Bloque regular de aluminio o acero | Buena | Contacto estable |
| Tapa simple de bajo riesgo | Aceptable | Las zonas críticas no están sujetas |
| Soporte robótico de pared delgada | No preferente | Puede deformarse localmente |
| Retrabajo de pieza anodizada | Riesgosa | Probables marcas y rayas |

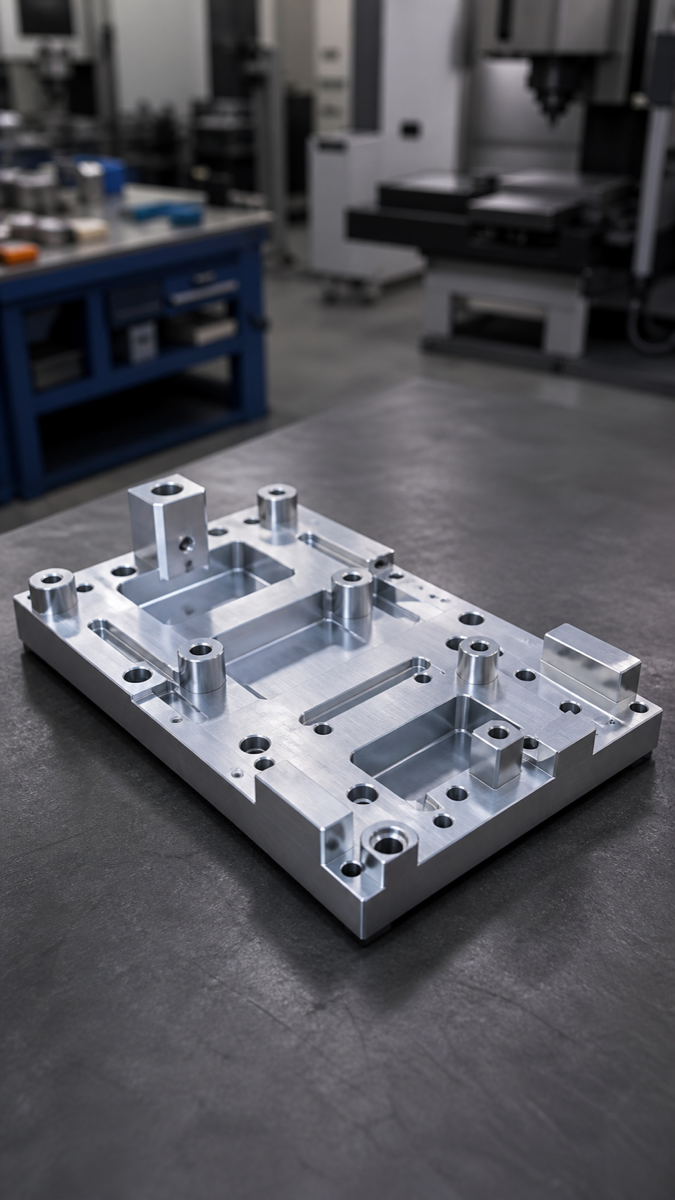

Cuándo ayudan las mordazas blandas
Las mordazas blandas ayudan cuando la pieza tiene contorno irregular, poca zona de agarre, paredes delgadas, agujeros de precisión o datum de segunda operación. Pueden combinarse con pasadores, vacío, topes o 5 ejes.
| Condición | Fijación sugerida | Beneficio |
|---|---|---|
| Estructura robótica de pared delgada | Mordazas blandas y mecanizado por etapas | Reduce deformación y recuperación |
| Soporte irregular | Mordazas blandas personalizadas | Apoya el perfil y repite mejor |
| Acabado de agujeros en segunda operación | Mordazas blandas con pasadores | Mantiene datums estables |
| Placa grande delgada | Vacío con topes | Evita marcas puntuales |
| PEEK o POM | Mordazas blandas con baja fuerza | Evita daño y deriva térmica |
| Soporte complejo 5 ejes | Mordazas blandas y estrategia multieje | Reduce volteos y error de datum |
Riesgos de elegir mal
| Riesgo | Causa | Resultado |
|---|---|---|
| Deformación | Mordazas duras concentran fuerza | La pieza recupera forma al soltar |
| Desplazamiento de agujeros | Segunda sujeción poco repetible | Pasadores o rodamientos no montan |
| Marcas | Contacto pequeño o sin protección | El anodizado resalta defectos |
| Deriva de coaxialidad | Datums funcionales separados en varias sujeciones | Aumenta resistencia o desgaste |
| Variación de lote | Alineación manual distinta | La pequeña serie pierde consistencia |
Preguntas para compras
La fijación debe discutirse antes de cotizar si la pieza es delgada, irregular, tratada superficialmente, sensible a segunda operación o con datums estrechos. Si el proveedor no puede explicar dónde sujetará la pieza, falta información de riesgo.
| Pregunta RFQ | Qué revela |
|---|---|
| ¿Usará mordazas duras o blandas? | Si revisó la geometría |
| ¿La sujeción afectará medidas críticas? | Riesgo de deformación |
| ¿Cómo se apoyan paredes delgadas? | Necesidad de vacío o etapas |
| ¿Cómo se controla la segunda operación? | Pasadores, topes, mordazas o inspección |
| ¿Habrá CMM de primer artículo? | Confirma con datos reales |
| ¿Puede reutilizarse el útil? | Mejora repetibilidad futura |
FAQ
¿Las mordazas blandas siempre son mejores?
No. Las duras son eficientes para bruto regular y desbaste. Las blandas ayudan cuando hay forma, superficie, pared delgada o repetibilidad en riesgo.
¿Cuándo son necesarias?
Cuando la pieza es irregular, tiene poca zona de sujeción, agujeros estrechos en varias direcciones o alta repetibilidad.
¿El vacío reemplaza las mordazas blandas?
No del todo. El vacío ayuda en caras delgadas grandes; las mordazas blandas soportan perfiles y datums.
¿Aumentan coste?
Añaden preparación, pero pueden reducir scrap, retrabajo y disputas de inspección.
¿Qué incluir en la RFQ?
Datums críticos, superficie, cantidad, inspección y notas sobre paredes delgadas o caras acabadas.
Resumen
Las mordazas duras y blandas son útiles en situaciones distintas. Las duras son rápidas para desbaste regular; las blandas protegen piezas robóticas delgadas, soportes irregulares, datums de segunda operación y superficies críticas.
