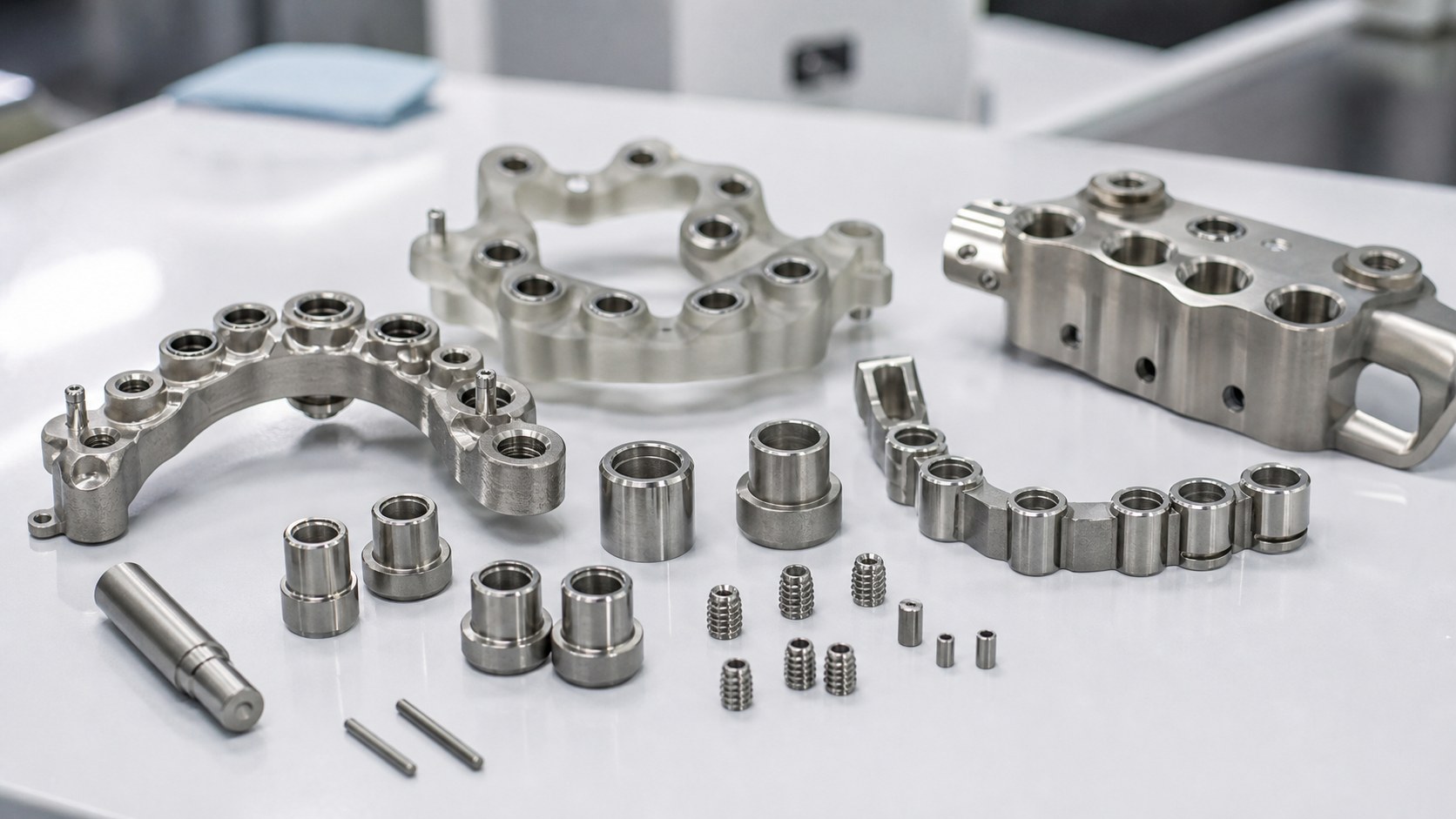

Las guías quirúrgicas para implantes dentales y los casquillos de taladro convierten la planificación digital en dirección física de perforación, control de profundidad y ajuste repetible. En prototipos, útiles de validación y series pequeñas, el mecanizado CNC permite obtener agujeros precisos, asientos estables y bordes limpios cuando la función está bien definida.
Las guías dentales necesitan posicionamiento preciso
Una guía quirúrgica no es solo una placa con forma. Su función depende de la relación entre el eje de taladro, el diámetro interior del casquillo, los agujeros de fijación, las superficies de apoyo y la curva del arco dental. Un pequeño error angular puede aumentar a medida que crece la profundidad de perforación.
Para solicitar cotización conviene enviar archivos STEP y planos 2D. Indique diámetro interior y exterior del casquillo, dirección de inserción, ajuste por presión o deslizamiento, posiciones de pines y superficies críticas.
La elección del material afecta desgaste y limpieza
El acero inoxidable se utiliza con frecuencia en casquillos porque resiste el contacto repetido con la broca y mantiene un interior liso. El titanio es adecuado para placas guía ligeras y piezas relacionadas con implantes. Los plásticos médicos pueden servir en prototipos transparentes, siempre considerando su deformación y sensibilidad al calor.
Las notas de material deben incluir grado, certificados, acabado superficial, pasivado o pulido y si la pieza será para prueba, demostración o flujo clínico regulado.

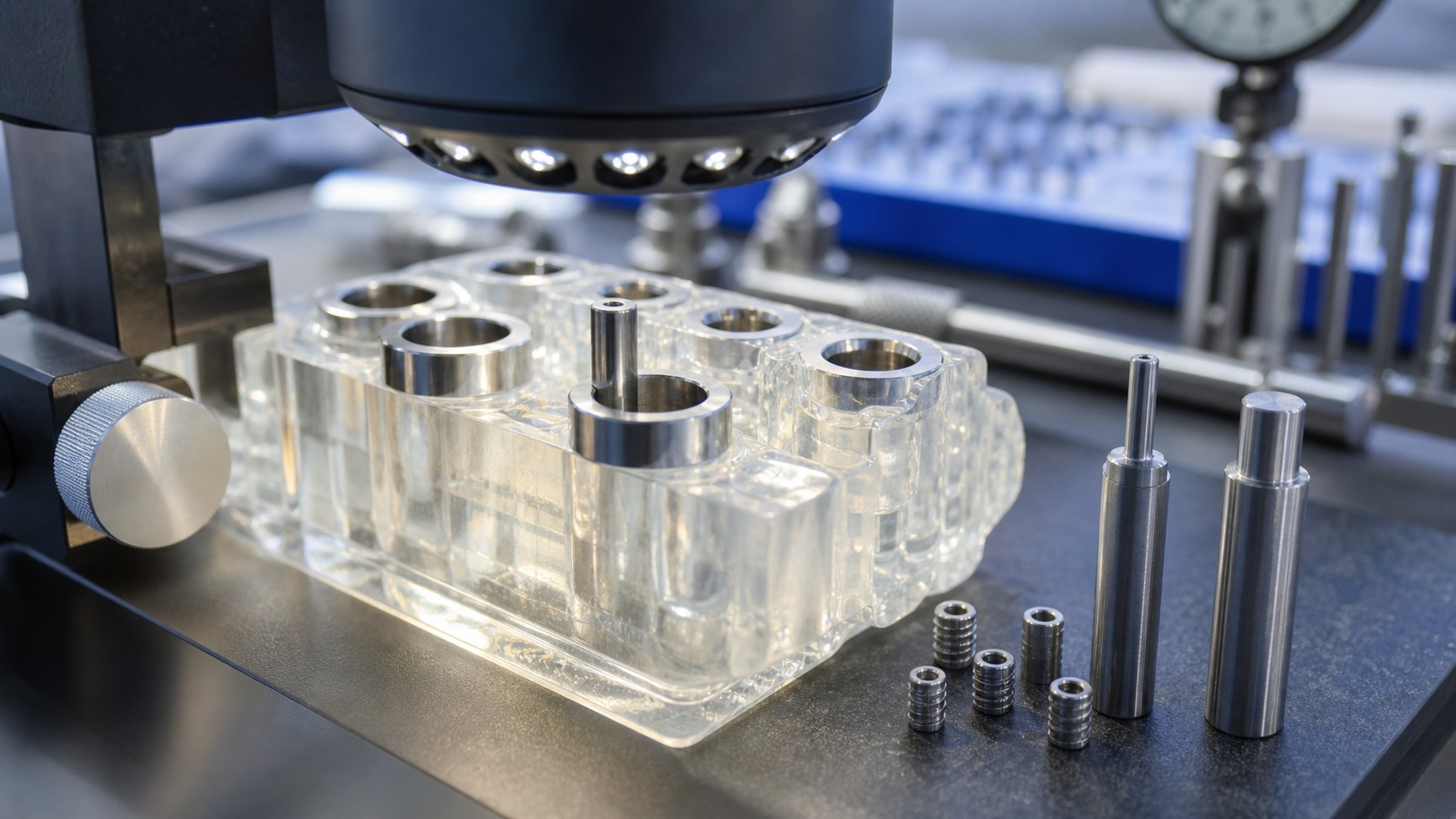

Los agujeros del casquillo requieren concentricidad
El diámetro interior controla la sensación de la broca y la precisión de la trayectoria. Importan diámetro, redondez, rectitud, chaflán y acabado. Según tolerancia y volumen se puede usar escariado, mandrinado fino o bruñido.
La inspección puede combinar calibres pasa/no pasa, alesómetros, microscopio y medición de concentricidad respecto al diámetro exterior o al datum de ensamblaje.

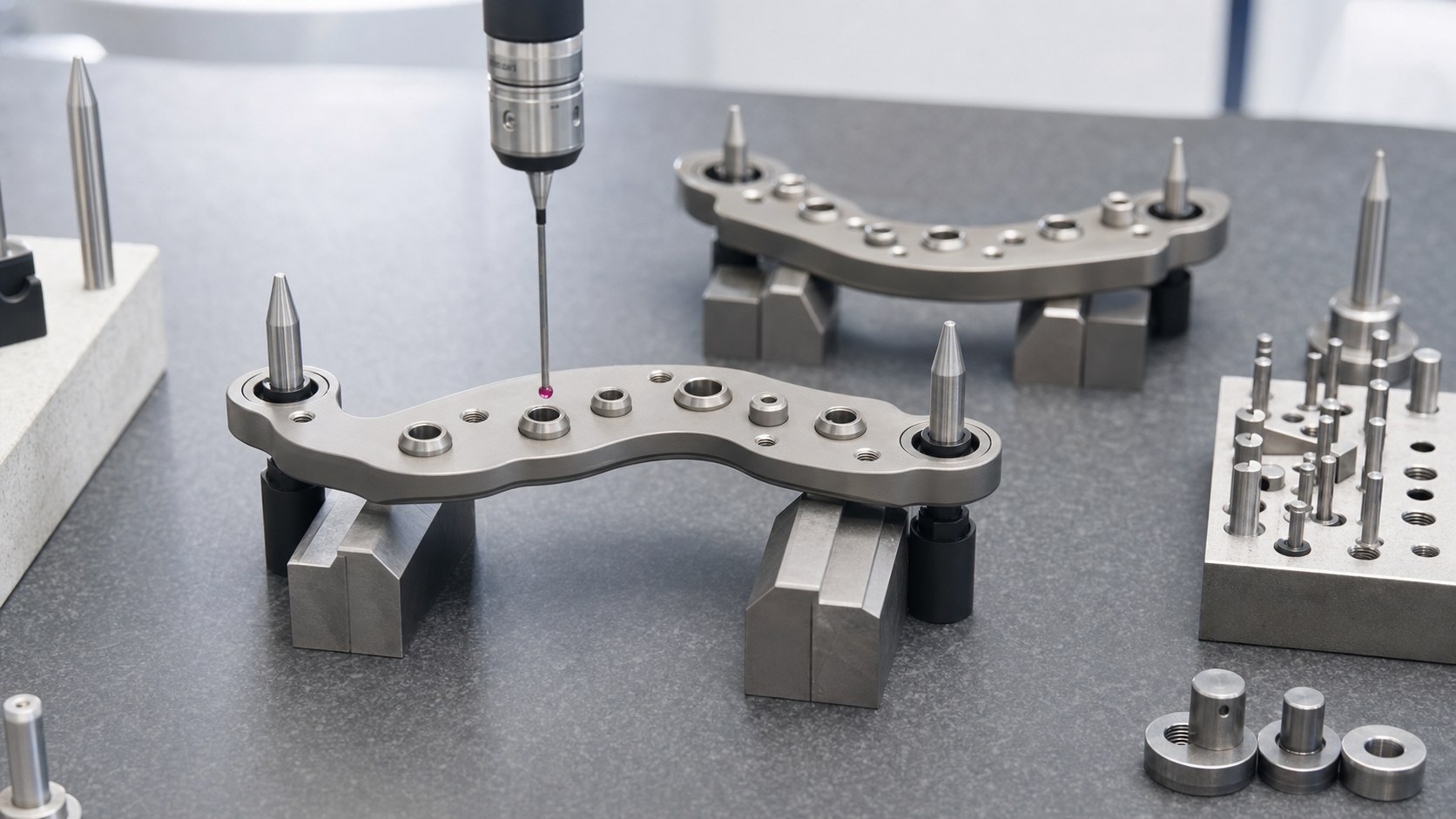

Las placas curvas requieren sujeción estable
La geometría del arco dental produce paredes delgadas, cavidades inclinadas y zonas difíciles de sujetar sin deformación. El mecanizado multieje o 3+2 facilita el acceso de herramienta, pero el útil debe apoyar la pieza cerca de casquillos y pines.
Una estrategia clara de datum ayuda a medir la pieza en CMM o sistema óptico. Separar superficies funcionales de zonas estéticas evita costes innecesarios.
El control de rebabas protege el flujo quirúrgico
Las rebabas alrededor de casquillos, roscas, ventanas o agujeros pueden rayar brocas, retener residuos e interferir con el montaje. Las piezas médicas deben tener rotura de arista definida y revisión microscópica en cada abertura funcional.
El plano debe indicar que no se aceptan rebabas sueltas y definir el rango de arista. Si hay pulido o granallado, algunas zonas deben protegerse para no modificar ajustes estrechos.
La inspección debe confirmar la geometría clínica
Un informe útil confirma diámetro interior y exterior del casquillo, eje del agujero, posición del asiento, ajuste de pines, planitud, alineación de datum, roscas y acabado superficial.
Fotos de calibres, reportes CMM y vistas de microscopio ayudan al equipo de ingeniería a revisar riesgos antes del montaje o la validación.

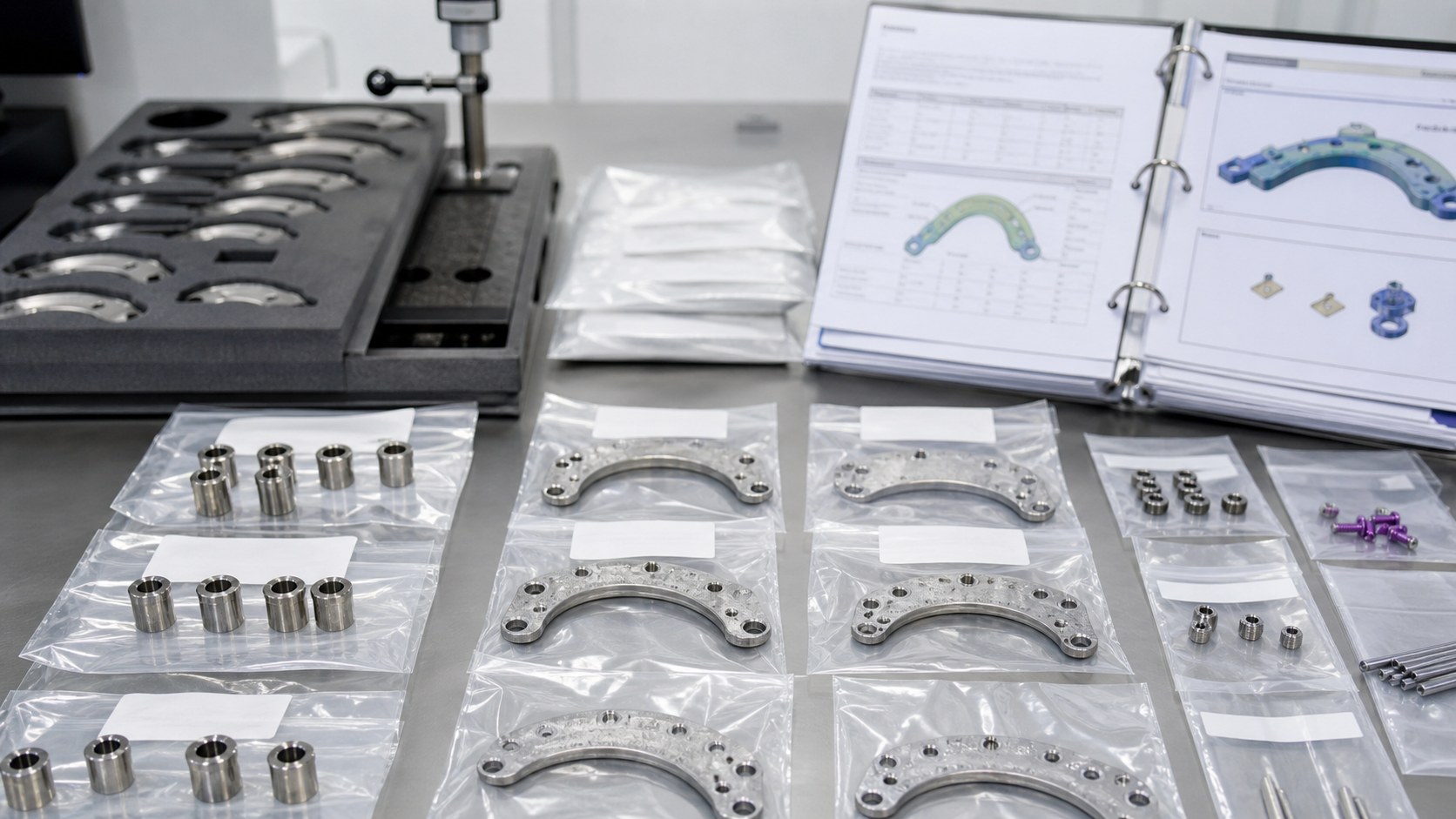

El embalaje limpio mantiene la trazabilidad
Casquillos, placas, insertos y pines son piezas pequeñas que pueden mezclarse con facilidad. Bolsas individuales, bandejas de espuma, etiquetas y revisión mantienen la trazabilidad desde mecanizado hasta inspección de entrada.
Las notas de embalaje deben incluir número de pieza, revisión, material, cantidad, lote y requisitos de manipulación.
FAQ: mecanizado CNC de guías de implantes dentales
¿Qué archivos debo enviar para cotizar una guía dental?
Envíe archivos STEP o X_T, planos 2D, grado de material, requisitos de ajuste del casquillo, tolerancias de trayectoria, acabado superficial y cantidad esperada.
¿Qué materiales se usan en casquillos y placas guía?
El acero inoxidable es común en casquillos, el titanio en placas ligeras relacionadas con implantes y los plásticos médicos en prototipos transparentes o guías de prueba.
¿Cómo se inspecciona la precisión del agujero del casquillo?
Se usan calibres, alesómetros, revisión de redondez o excentricidad, microscopio para chaflanes y medición CMM u óptica del eje frente al datum.
¿Se pueden mecanizar placas curvas con precisión?
Sí. Útiles estables, acceso 3+2 o 5 ejes, pestañas controladas y un plan de datum claro ayudan a mantener posiciones de casquillos y pines.
¿Qué notas de rebabas conviene añadir al plano?
Indique que no se permiten rebabas sueltas, defina rotura de arista, marque agujeros críticos y proteja diámetros ajustados durante pulido o granallado.
¿Qué documentos pueden acompañar las piezas dentales?
Certificados de material, informes dimensionales, datos CMM, registros de acabado superficial, etiquetas de embalaje y fotos de controles críticos.
