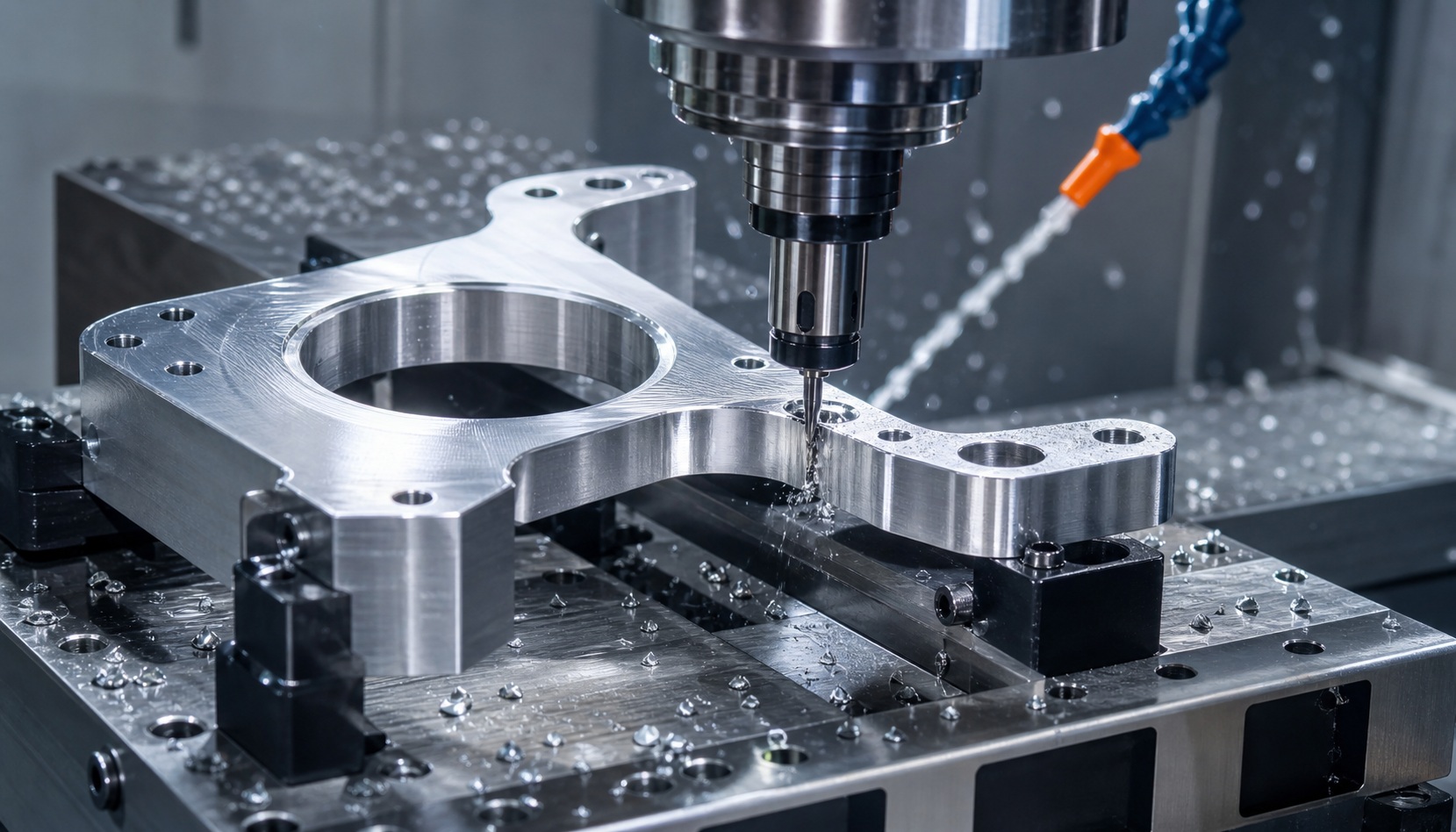

Que las rebabas en piezas robóticas de precisión afecten o no las dimensiones depende de su ubicación, del método de eliminación y de la función de la pieza. Un ligero rompearistas en una esquina exterior normal rara vez daña una cota crítica. Sin embargo, las rebabas cerca de alojamientos de rodamientos, agujeros para pasadores, entradas de rosca, superficies de montaje de sensores o zonas de sellado pueden afectar la holgura de montaje, el radio en la boca del agujero, la superficie de contacto y las dimensiones finales tras el acabado superficial.
El riesgo real no es solo que existan rebabas, sino que aparezcan en una frontera funcional. Si queda una pequeña pestaña alrededor de un agujero de posicionamiento, el pasador puede entrar con dificultad. Si el desbarbado genera un chaflán demasiado grande, se reduce la superficie de apoyo efectiva en la boca del agujero. En componentes robóticos con tolerancias de aproximadamente +/-0,005 mm a +/-0,02 mm, estos pequeños bordes pueden convertirse en problemas reales de montaje.
En OEMach, los requisitos de desbarbado y chaflán para piezas robóticas de bajo volumen se integran normalmente en el proceso de mecanizado, en lugar de dejarse como una limpieza final. Así se alinean mejor apariencia, montaje y criterios de inspección.
Qué rebabas pueden afectar al montaje
Los problemas de rebabas en piezas robóticas suelen aparecer durante el montaje, no solo durante la revisión visual. Las bocas de agujeros, ranuras y aristas vivas requieren especial atención, sobre todo cuando el plano no define claramente el chaflán o el rompearistas.
| Ubicación de la rebaba | Posible efecto | Punto de inspección |
|---|---|---|
| Boca de agujero para pasador | Inserción difícil o desviación de posicionamiento | Borde limpio y chaflán uniforme |
| Borde de alojamiento de rodamiento | Prensado desalineado o borde colapsado | Diámetro, redondez y chaflán de entrada |
| Entrada de rosca | Rosca cruzada o par anormal | Entrada completa y sin virutas residuales |
| Superficie de montaje de sensor | Contacto inestable o deriva de calibración | Planitud de montaje y residuos en el borde |
| Borde de ranura de sellado | Daño en junta tórica o fugas | Radio de ranura y rebabas restantes |
| Paso para cable | Desgaste de la cubierta del cable | Borde redondeado y seguro |
Por qué el desbarbado también puede cambiar dimensiones
Desbarbar no significa limpiar todos los bordes al máximo. Algunas aristas de precisión deben permanecer vivas como referencias, otras necesitan un chaflán uniforme y algunas bocas de agujero solo permiten un rompearistas mínimo. Primero hay que separar bordes funcionales y no funcionales, y después elegir el método adecuado.
| Método de desbarbado | Ventaja | Riesgo dimensional |
|---|---|---|
| Raspador manual | Flexible para lotes pequeños y bordes irregulares | La fuerza desigual crea chaflanes inconsistentes |
| Acabado ligero con cuchilla cerámica | Adecuado para aluminio y plásticos técnicos | El exceso puede aumentar el radio en los agujeros |
| Herramienta de chaflán en máquina | Buena repetibilidad para producción | Un programa incorrecto puede cortar bordes funcionales |
| Vibrado | Útil para bordes estéticos en lote | No apto para agujeros de alta precisión ni caras funcionales locales |
| Granallado o chorreado | Mejora el tacto superficial general | Puede afectar agujeros pequeños, paredes finas y rugosidad |
| Desbarbado electroquímico o químico | Útil para agujeros internos complejos | Debe controlarse material y cantidad eliminada |
Cómo especificar chaflanes y desbarbado en planos
Muchas discusiones de retrabajo nacen de una nota vaga como "desbarbar". Si la pieza incluye agujeros de posicionamiento, alojamientos de rodamientos, ranuras de sellado o superficies de sensor, conviene definir los bordes clave. Incluso notas simples como C0.2 o R0.2 max son más fiables que dejar la condición del borde abierta a interpretación.
| Nota en plano | Uso adecuado | Punto clave |
|---|---|---|
| Desbarbar y romper aristas vivas | Bordes exteriores no funcionales | Adecuado para zonas de bajo riesgo, pero poco preciso |
| C0.2-C0.5 | Bordes estéticos, pasos de cable y bordes de montaje | Define un rango medible de chaflán |
| Boca de agujero C0.1 max | Agujeros de posicionamiento y ajuste preciso | Limita el exceso de chaflán y protege el apoyo efectivo |
| R0.2 max | Ranuras de sellado y bordes deslizantes | Evita cortes y controla radios excesivos |
| No pulir superficie funcional | Referencias, caras de contacto y sellado | Evita daños de planitud por acabado manual |
| Revisar agujeros críticos tras desbarbar | Agujeros de alta precisión y alojamientos | Confirma que el borde no cambió la medida |
Diferencias de desbarbado según material
El material cambia la estrategia de desbarbado. Aplicar a PEEK o POM el mismo método usado para aluminio puede causar marcas de compresión, blanqueamiento o deformación local. Usar un tratamiento ligero de plástico en acero inoxidable puede dejar rebabas duras.
| Material | Comportamiento habitual de rebabas | Recomendación |
|---|---|---|
| Al6061 | Fácil de desbarbar; superficie blanda | Limpiar bocas antes del anodizado y evitar marcas de presión |
| Al7075 | Mayor resistencia y bordes más afilados; importa el estado de herramienta | Usar herramientas afiladas y chaflán en máquina |
| PEEK | Material tenaz con rebabas finas tipo hilo | Sujeción ligera, herramientas afiladas y evitar calor |
| POM | La rebaba puede doblarse; sensible a temperatura | Controlar calor de corte y evitar presión manual fuerte |
| Acero inoxidable | Rebabas duras y más tiempo de acabado | Controlar bocas de agujero y virutas en entradas de rosca |
Cómo OEMach controla rebabas y dimensiones
En un soporte de montaje para sensor robótico, OEMach puede programar los bordes exteriores normales con un chaflán en máquina de alrededor de C0.2, mientras mantiene un control más estricto cerca de los agujeros de posicionamiento y la superficie del sensor. Tras el mecanizado, la pieza no se pule agresivamente como un conjunto; las zonas funcionales y no funcionales se tratan por separado.
En zonas delgadas de Al7075, OEMach combina mecanizado de 5 ejes, trayectorias por etapas y fijación asistida por vacío para reducir la deformación antes de un acabado ligero de las bocas. En PEEK, se reduce la fuerza de sujeción y se usan herramientas afiladas para minimizar rebabas tipo hilo, evitando que el desbarbado manual desvíe las dimensiones.
Por último, los agujeros críticos y las superficies de montaje se verifican con CMM, pasadores o calibres tampón cuando corresponde. Así se eliminan rebabas que afectan al montaje sin sobretrabajar los bordes de precisión.
Lista de verificación para compras e inspección
Si un proveedor solo promete desbarbar pero no puede explicar qué bordes se chaflanan en máquina, cuáles se retocan a mano y qué superficies funcionales no deben tocarse, la consistencia en lotes pequeños será difícil de garantizar. En piezas robóticas de precisión, el control de rebabas debe ser parte del plan de fabricación, no una reparación antes del envío.
| Pregunta de inspección | Propósito |
|---|---|
| ¿Hay rebabas dobladas en agujeros de posicionamiento o alojamiento? | Confirmar inserción o prensado suave |
| ¿El tamaño del chaflán coincide con el plano? | Evitar desbarbado excesivo que reduce apoyo efectivo |
| ¿Hay marcas de pulido manual en referencias? | Proteger planitud y contacto |
| ¿Quedan virutas en roscas? | Evitar par de montaje anormal |
| ¿Pasos de cable y ranuras de sellado son suaves? | Evitar daño a cables o juntas |
| ¿Se revisaron dimensiones críticas después del desbarbado? | Confirmar que el acabado no cambió cotas funcionales |
FAQ
¿Es normal encontrar rebabas tras mecanizar piezas robóticas?
Sí, las rebabas pequeñas son comunes tras CNC. Lo importante es su ubicación y el método de retirada, sobre todo cerca de agujeros funcionales, ranuras de sellado y superficies de sensor.
¿El desbarbado puede agrandar un agujero?
Si es excesivo, puede agrandar el chaflán de entrada y reducir el apoyo local. Los agujeros de precisión deben tener límite de chaflán y revisión posterior.
¿Basta con escribir "desbarbar" en el plano?
Puede bastar para bordes exteriores comunes, pero bocas de agujero, caras de sellado y bordes de posicionamiento deberían definir C0.2, R0.2 max o no pulir.
¿El desbarbado de PEEK es igual al de aluminio?
No. PEEK es tenaz, puede formar rebabas tipo hilo y deformarse con calor. Necesita herramientas afiladas, sujeción ligera y acabado manual cuidadoso.
¿Qué debe revisar compras al aceptar rebabas?
Bocas de agujero, consistencia de chaflán, marcas en referencias, virutas en roscas y registros de medición tras el desbarbado.
Resumen
Las rebabas en piezas robóticas de precisión no deben tratarse como un pequeño problema estético. Las rebabas en bocas de agujero pueden afectar pasadores, rodamientos y sensores; las rebabas en bordes pueden afectar cables, sellado y acabado superficial. Al mismo tiempo, el desbarbado no debe ser excesivo, porque chaflanes grandes y bordes colapsados pueden dañar dimensiones críticas de ajuste. Planificar trayectorias, margen de chaflán, inspección manual y controles CMM durante la fabricación es más fiable que retrabajar al final.
