Las tolerancias de mecanizado CNC definen cuánta variación se permite respecto a la medida nominal de un plano o modelo 3D. En piezas a medida, no son solo números para inspección. Influyen en la estrategia de mecanizado, fijación, herramientas, tiempo de ciclo, método de medición, coste y riesgo de entrega.
Un error común es poner tolerancias estrictas en todas las dimensiones porque la pieza parece importante. Eso suele aumentar el coste sin mejorar la función. Es mejor identificar qué características controlan montaje, movimiento, sellado, alineación o apariencia, y aplicar tolerancias más ajustadas solo ahí.
Esta guía explica cómo compradores e ingenieros pueden especificar tolerancias CNC con claridad antes de solicitar cotización, para que el proveedor cotice el requisito real y no tenga que adivinar.
Qué significan realmente las tolerancias CNC
Una tolerancia es la variación permitida alrededor de una dimensión nominal. Si un plano indica 25,00 +/-0,05 mm, la pieza puede aceptarse entre 24,95 mm y 25,05 mm. Cuanto menor sea el rango permitido, más controlado debe ser el proceso.
La dificultad también depende de lo que se mide. Una longitud exterior simple es más fácil que la posición de varios agujeros entre dos preparaciones. Una planitud en una pared delgada puede ser más difícil que una medida lineal en un bloque rígido. Por eso, el mismo valor de tolerancia puede tener impactos distintos según la geometría.
| Tipo de tolerancia | Uso típico | Impacto en fabricación |
|---|---|---|
| Medida lineal | Longitudes, anchos, espesores y ranuras | Normalmente directa salvo en zonas finas, profundas o de difícil acceso |
| Diámetro de agujero | Pasadores, alojamientos, agujeros de paso | Puede requerir escariado, mandrinado, herramienta especial o inspección posterior |
| Posición | Patrones de agujeros y elementos de localización | Depende de datums, estabilidad de fijación e inspección |
| Planitud | Caras de montaje, sellado y pads de sensor | Puede ser difícil en piezas delgadas o aligeradas |
| Paralelismo / perpendicularidad | Guías, interfaces de montaje y superficies deslizantes | Requiere fijación y control de referencia cuidadosos |
| Rugosidad superficial | Sellado, deslizamiento, estética o contacto con fluido | Puede exigir pasadas de acabado o proceso secundario |
No aplique tolerancias estrictas en todas partes
Un plano con tolerancias estrictas en cada dimensión comunica al proveedor que todo es crítico. Eso hace que programación, mecanizado e inspección sean más conservadores. También puede crear rechazos innecesarios, sobre todo en prototipos donde el requisito real todavía se está validando.
Conviene separar zonas funcionales y no funcionales. Las características críticas deben controlarse claramente. La geometría no crítica puede usar tolerancias generales, notas del modelo o capacidad estándar de taller. Así el plano es más fácil de revisar y la inspección se concentra en lo que afecta al rendimiento.
| Característica | Prioridad de tolerancia | Razón |
|---|---|---|
| Agujeros para pasadores | Alta | Controlan posición y repetibilidad de montaje |
| Alojamientos de rodamientos | Alta | Controlan ajuste, redondez y comportamiento de prensado |
| Superficies de sensor | Alta | Afectan planitud, contacto y estabilidad de calibración |
| Ranuras de sellado | Alta | Afectan fuga, compresión y condición de borde |
| Cavidades de alivio | Media o baja | Normalmente solo necesitan espacio suficiente |
| Perfiles exteriores ocultos | Baja | No suelen afectar al montaje si hay holgura |
| Chaflanes cosméticos | Baja a media | Requieren consistencia, pero rara vez precisión si no están expuestos |
Niveles prácticos de tolerancia para piezas CNC
No existe una tolerancia única para todas las piezas CNC. Material, tamaño, geometría, acceso de herramienta, acabado e inspección importan. Aun así, pensar por niveles ayuda al preparar una RFQ.
En muchas piezas metálicas a medida, las tolerancias generales bastan para geometría no crítica. Las tolerancias de precisión deben reservarse para zonas de acoplamiento, ajustes controlados y dimensiones que afectan al producto final.
| Nivel de tolerancia | Uso típico | Nota de coste e inspección |
|---|---|---|
| Tolerancia general | Perfiles no críticos, zonas de holgura, dimensiones aproximadas | La opción más eficiente y rápida de inspeccionar |
| +/-0,10 mm | Dimensiones mecanizadas comunes e interfaces simples | A menudo razonable para aluminio y acero |
| +/-0,05 mm | Características de montaje, ranuras y alturas controladas | Requiere mejor control de proceso e inspección |
| +/-0,02 mm | Ajustes de precisión, rodamientos y dimensiones relacionadas con pasadores | Puede requerir fijación estable, pasadas de acabado y CMM o calibres |
| Más estricto que +/-0,01 mm | Solo características especiales de precisión | Debe revisarse caso por caso según proceso, material y medición |
Cómo las tolerancias afectan coste y plazo
Las tolerancias más estrictas normalmente implican más control de proceso. El mecanizador puede necesitar pasadas de acabado más lentas, fijaciones más estables, compensación de desgaste, controles intermedios, calibres especiales o medición CMM. Si se aplican a muchas características, el tiempo de inspección crece rápido.
El plazo también puede cambiar. El proveedor puede necesitar confirmar estrategia de fijación, pedir herramientas especiales, reservar equipo de medición o añadir inspección de primera pieza. En prototipos urgentes, indique qué medidas deben controlarse desde el inicio y cuáles pueden relajarse para pruebas de ajuste.
| Requisito | Trabajo adicional posible | Pregunta para el comprador |
|---|---|---|
| Tolerancia estrecha en agujero | Escariado, mandrinado, calibre o CMM | ¿Es agujero de paso, localización o ajuste de rodamiento? |
| Planitud en placa delgada | Control de tensiones, fijación especial e inspección de cara | ¿Toda la cara es funcional o solo pads locales? |
| Posición en muchos agujeros | Plan de datums y programa CMM | ¿Qué agujeros alinean y cuáles son de holgura? |
| Rugosidad fina | Pasada extra de acabado o pulido | ¿Es por sellado, deslizamiento o apariencia? |
| Informe dimensional completo | Más inspección y documentación | ¿Qué dimensiones necesitan resultado documentado? |
Material y geometría cambian lo que es realista
La capacidad de tolerancia no depende solo de la máquina. Aluminio, acero inoxidable, titanio, latón, cobre, PEEK y POM se comportan de forma distinta durante corte y medición. Las paredes finas pueden moverse al retirar material. Los plásticos pueden deformarse por sujeción o temperatura. El acero inoxidable retiene calor y desgasta herramientas.
Las piezas grandes también requieren otro enfoque. Una tolerancia de +/-0,02 mm en un agujero corto puede ser realista. La misma tolerancia a lo largo de un marco delgado puede exigir planificación especial, alivio de tensiones o un método de medición distinto.
| Situación | Riesgo de tolerancia | Control práctico |
|---|---|---|
| Aluminio de pared fina | Deflexión y vibración durante mecanizado | Desbaste por etapas, soporte y medición tras liberar |
| Piezas de PEEK o POM | Deformación por sujeción y sensibilidad térmica | Herramientas afiladas, baja presión y temperatura estable |
| Acero inoxidable | Calor, rebabas y desgaste de herramienta | Control de parámetros y acabado cuidadoso en zonas críticas |
| Piezas largas | Error acumulado y deformación de fijación | Datums claros y evitar tolerancias estrictas en toda la longitud |
| Piezas de varias caras | Error entre preparaciones | Usar acceso 5 ejes o estrategia fuerte de datums |
Cómo marcar tolerancias en planos
Un modelo 3D por sí solo rara vez basta para mecanizado CNC de precisión. El modelo da geometría, pero el plano 2D explica qué importa. Un plano útil debe mostrar tolerancia general, dimensiones críticas, datums, roscas, rugosidad, acabado e inspección requerida.
Evite notas vagas como todas las dimensiones críticas. Use llamadas específicas para las características importantes. Si usa GD&T, asegúrese de que los datums reflejan cómo se monta o mide la pieza. Un buen esquema reduce desacuerdos entre proveedor y comprador.
| Elemento del plano | Qué incluir |
|---|---|
| Bloque de tolerancia general | Tolerancia por defecto para dimensiones sin llamada individual |
| Dimensiones críticas | Tolerancia más estricta solo en características funcionales |
| Datums | Caras o agujeros de referencia estables que coinciden con el montaje |
| Notas de agujeros | Diámetro, profundidad, rosca, escariado, avellanado y chaflán |
| Rugosidad | Solo donde afecte sellado, deslizamiento, apariencia o contacto |
| Notas de inspección | CMM, primera pieza o calibres cuando se requiera |
Qué enviar para una revisión de tolerancias precisa
Los proveedores cotizan mejor cuando entienden geometría y función. Si la RFQ incluye solo STEP sin tolerancias, el proveedor debe adivinar qué dimensiones son críticas. Eso puede generar precio conservador o muchas preguntas técnicas.
Una RFQ mejor explica el propósito de la pieza. Por ejemplo, si dos agujeros localizan un soporte de sensor robótico, márquelos como críticos. Si el perfil exterior solo deja paso a una tapa, quizá no necesite control estricto. Esta información reduce coste sin debilitar el diseño.
| Información de RFQ | Por qué ayuda |
|---|---|
| Archivo STEP/STP | Permite revisar trayectorias, fijación y arranque de material |
| Plano 2D | Muestra tolerancias, datums, roscas, acabado e inspección |
| Contexto de aplicación | Explica qué dimensiones afectan montaje o función |
| Lista de características críticas | Ayuda a enfocar DFM e inspección |
| Material y acabado | Cambian comportamiento de mecanizado y revisión dimensional final |
| Cantidad y plazo | Afectan preparación, inspección y estructura de coste |

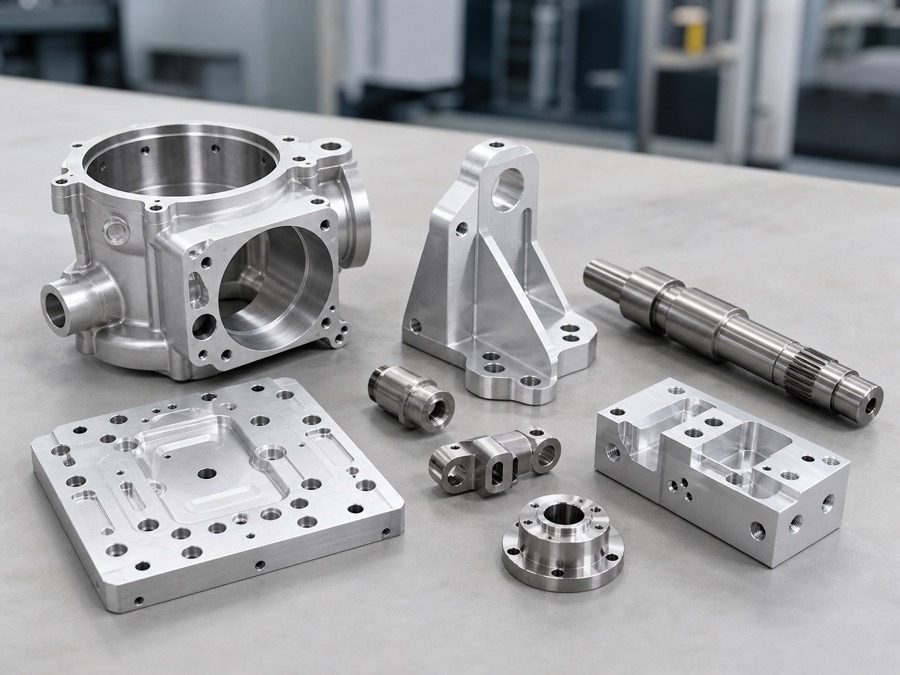

Cómo OEMach revisa tolerancias
OEMach revisa las tolerancias de mecanizado CNC antes de cotizar piezas de precisión a medida. Comprobamos qué características son críticas, si el nivel de tolerancia coincide con material y geometría, cuántas preparaciones se necesitan y qué método de inspección corresponde.
Cuando una tolerancia parece más estricta de lo necesario, podemos sugerir una llamada más práctica. Cuando una característica es realmente crítica, la mantenemos visible en el plan de mecanizado e inspección. Así el comprador controla coste sin perder ajuste, alineación, sellado ni fiabilidad.
FAQ
¿Cuál es una tolerancia normal de mecanizado CNC?
Para muchas dimensiones no críticas, una tolerancia general o alrededor de +/-0,10 mm puede ser suficiente. Las características de precisión pueden requerir +/-0,05 mm, +/-0,02 mm o más estricto según geometría y función.
¿Debo poner tolerancias estrictas en todas las dimensiones?
No. Deben aplicarse a características funcionales como ajustes, datums, superficies de sellado, alojamientos y agujeros de localización. La geometría no crítica puede usar tolerancias generales.
¿Una tolerancia estricta siempre aumenta el coste CNC?
Normalmente sí. Puede añadir tiempo de mecanizado, planificación de fijación, inspección, documentación y riesgo de retrabajo.
¿Necesito plano 2D si ya tengo archivo STEP?
Para piezas de precisión, sí. El STEP muestra geometría, pero el plano 2D comunica tolerancias, datums, roscas, acabado e inspección.

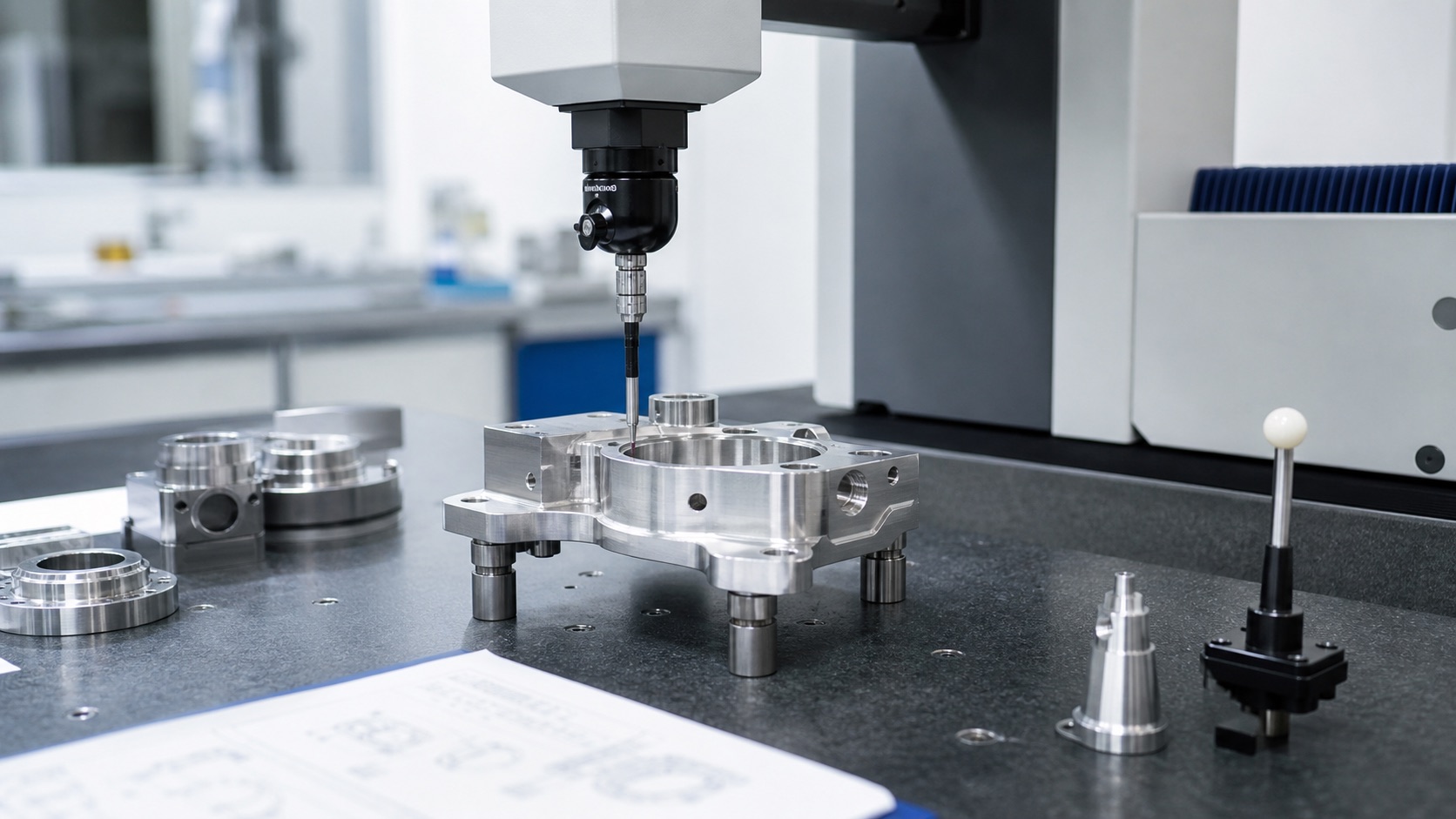

¿Cuándo debo pedir informe CMM?
Pídalo cuando dimensiones críticas, relaciones de posición, planitud o requisitos GD&T deban documentarse para aceptación.
Resumen
Un buen control de tolerancias CNC empieza por prioridades claras. No haga estricta cada dimensión. Identifique características funcionales, defina tolerancias realistas, use datums claros y envíe STEP junto con plano 2D. Una estrategia práctica reduce coste, acorta plazo y mejora la comunicación con el proveedor mientras protege las características que determinan el rendimiento.
