Ejemplo representativo de eje escalonado

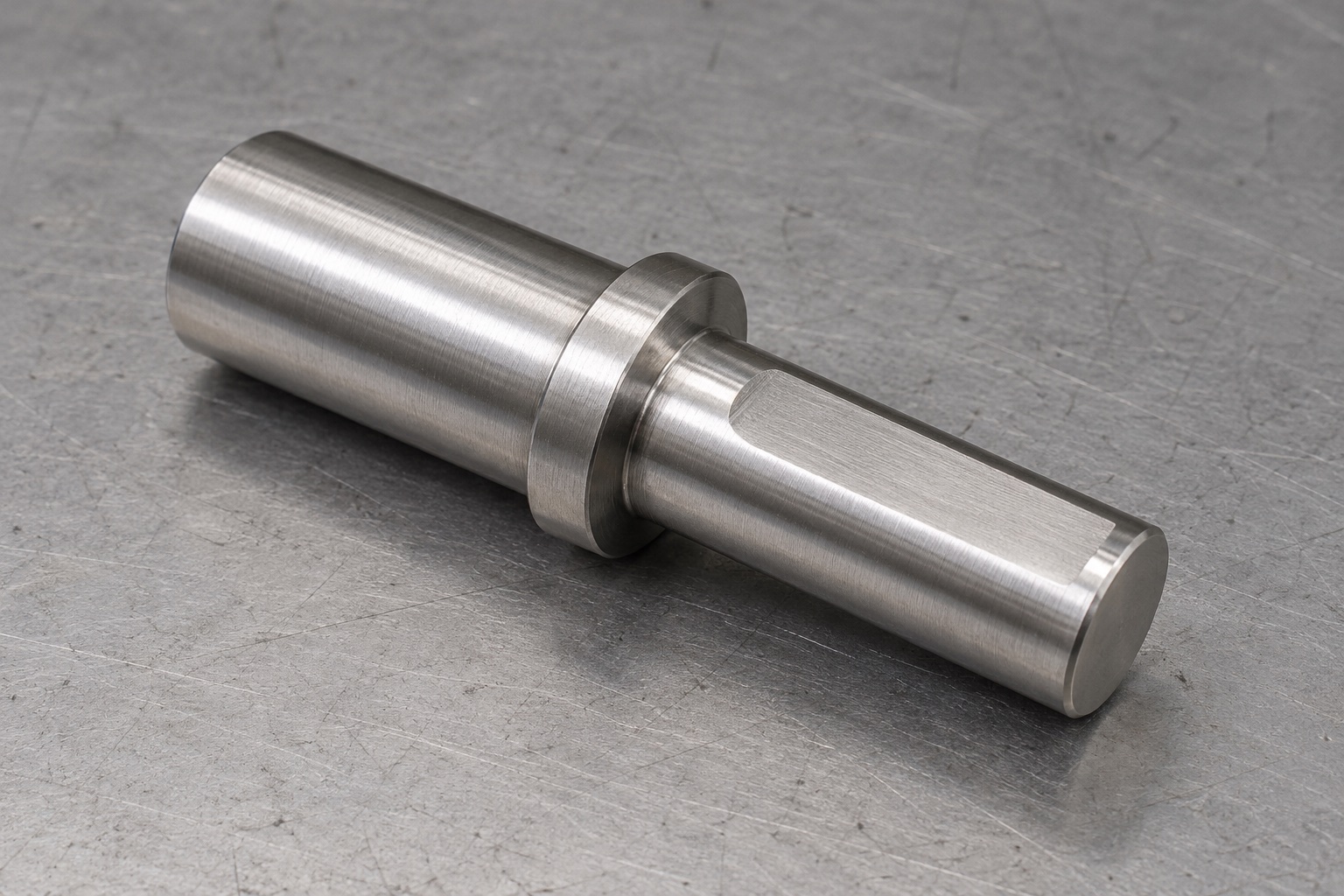

Este ejemplo representativo propone un adaptador monobloque 316L para un módulo motorizado de laboratorio médico. Tiene muñón cilíndrico mayor, resalte anular y prolongación menor con un solo plano longitudinal. No incluye rosca, chavetero, taladro transversal, engranaje o anillo separado. No describe cliente, entrega, pieza fabricada ni inspección real. No presenta tolerancias, par, retención axial, fatiga, juego, esterilidad, certificación o seguridad validada como resultados medidos de este flujo ilustrativo.
Ambos lados del accionamiento
El proyecto partiría de modelo y plano aprobados, cubo o acoplamiento real, soportes, fijaciones y revisión del montaje. Se aclararían contacto de muñones, asiento, plano y retención separada. Un motor comercial semejante no aprobaría el adaptador. Se resolverían dimensiones ausentes antes de fabricar. La imagen no autorizaría un prisionero, abrazadera o par universal. El equipo responsable definiría y cualificaría el accionamiento completo y sus condiciones reales de servicio.
Stock 316L aprobado
Los documentos identificarían stock 316L, formato, estado, lote y procesos contratados. Las piezas en bruto conservarían identidad al pasar por torneado, fresado e inspección. Sobrematerial y preparación responderían a la geometría, no a una ilustración genérica. No se sustituiría la aleación por similitud o disponibilidad. Los documentos del material no demostrarían desgaste, gripado, corrosión o esterilidad. Cualquier propiedad de aplicación necesitaría criterios acordados y evidencia real específica del pedido.
Torneado de diámetros y resalte
El torneado establecería muñones, resalte y referencias aprobadas, considerando longitudes, alivios y sujeción posterior para fresar el plano. Una superficie en bruto no sustituiría la referencia funcional. Las comprobaciones intermedias apoyarían el proceso; la aceptación seguiría las operaciones y tratamientos pertinentes. No se acortaría el resalte ni reduciría un diámetro para un cubo desconocido. Los ajustes autorizados permanecerían en modelo, plano e inspección, sin convertirse en adaptaciones informales ocultas. El paquete de preparación distinguiría caras de apoyo, entradas y alivios permitidos. Cada longitud axial se referiría a la cara indicada, evitando que dos piezas con igual longitud total colocasen el cubo de forma diferente. El proveedor revisaría contradicciones entre plano y modelo antes de continuar. No se inventaría una tolerancia general por parecer una operación de torneado sencilla. Las relaciones funcionales y el estado de aceptación se acordarían con el comprador y quedarían ligados a la revisión realmente utilizada.
Transferencia al montaje de fresado
La pieza torneada se localizaría mediante contactos protegidos y limpios. Se revisarían apoyo, voladizo y acceso. El montaje conservaría la relación del plano con el eje y resalte aprobados, no solo una orientación visual horizontal. El ejemplo no prescribe fuerza, diámetro de herramienta o parámetros universales. Los cambios que afectaran geometría final o referencias se revisarían antes de aceptar, sin usar una lectura favorable con sujeción como evidencia de toda la fabricación.
Fresado de un único plano
Se definirían profundidad o sección restante, longitud útil y transiciones del único plano. El plano indicaría si termina antes o en la cara extrema. No se añadirían otro plano, ranura o taladro para un acoplamiento disponible. Acceso y material restante se revisarían antes del acabado. La geometría no sería prueba de par. Cualquier relación angular exigida se comprobaría con referencias acordadas, no por la orientación de una imagen en el banco.
Acabado sin alterar contactos
El acabado revisaría límites del plano, extremos, resalte y alivios conforme a las aristas aprobadas. Preservaría longitud de contacto y sección restante. Pulir para adaptar un cubo no identificado requeriría revisión, no reemplazaría el plano. Limpieza y procesos finales seguirían el pedido con comprobaciones pertinentes. La superficie lisa no demostraría partículas, retención o esterilidad. Lote, revisión y ajustes autorizados quedarían ligados a la pieza antes de inspección final y embalaje.
Muñones, resalte y plano inspeccionados
El plan propondría métodos para muñones, eje de referencia, resalte, posiciones axiales y plano. Apoyos, contactos y estado final serían explícitos. Las lecturas de micrómetro no verificarían longitud, transiciones o todas las relaciones. Un altímetro ilustrado no aportaría tolerancia lograda. Las zonas inaccesibles se discutirían antes de aceptar. El informe real conservaría observaciones por característica y la relación entre elementos torneados y fresados, sin sustituirla por mediciones aisladas convenientes. Cada observación se asociaría a una característica numerada, diferenciando medición de una revisión visual o de montaje. Se registraría qué referencia establece el eje y cómo se comprueba el plano respecto a ella. El contacto de una sonda mostrado en una imagen no demostraría por sí mismo toda la relación geométrica. Si se acordara usar una pieza de acoplamiento en una observación adicional, se identificarían su revisión y condición, sin convertirla en una referencia desconocida para aceptar todos los requisitos dimensionales.
Primera pieza sin prestaciones inventadas
El paquete de primera pieza identificaría revisión, lote, acabado, características y métodos. No aporta dimensiones medidas ni resultados de accionamiento porque no existe muestra o registro real. En producción se registrarían discrepancias y cambios autorizados. La conformidad geométrica no demostraría par, resistencia al aflojamiento, retención axial o fatiga. Ajuste opcional y cualificación seguirían separados. El ejemplo no es una entrega de cliente, informe de aceptación o evidencia de seguridad médica inventados.
Observación opcional con el cubo
Una prueba acordada podría observar entrada, asiento, contacto del plano, acceso y movimiento con eje, cubo, soportes y hardware identificados. Se documentarían instalación, lubricante y retención aprobados. Las interferencias se revisarían antes de modificar piezas. El ajuste manual no cualificaría par, extracción axial, vibración, juego o seguridad. Los prototipos se separarían de producción. Los cambios se incorporarían al plano, sin adoptar una superficie limada o un tornillo sustituido como referencia posterior. El registro del ensayo distinguiría lo observado de lo no evaluado: entrada del cubo, posición de contacto, acceso y movimiento no equivaldrían a un resultado de carga o durabilidad. Cualquier cambio autorizado se revisaría para determinar si requiere nuevas mediciones del eje. Un cubo que encaje después de limar el plano no sería evidencia suficiente de conformidad. La configuración de prueba y los componentes utilizados permanecerían identificados para que una revisión posterior no trasladase conclusiones a hardware, montaje o condiciones de servicio diferentes.
Embalaje de superficies útiles
Cada adaptador se separaría para proteger muñones, resalte y bordes del plano de golpes, abrasión o flexión. Los tornillos no tocarían superficies aceptadas. Protección mecánica no implica esterilidad. Lote, revisión, acabado e inspección acompañarían la pieza. Recepción distinguiría variantes de plano, diámetros y longitudes antes de instalar. Las evaluaciones posteriores de par, retención, ambiente y mantenimiento corresponderían al equipo responsable del mecanismo médico real bajo su configuración aprobada.
Base de producción específica
La base de producción conservaría geometría aprobada, ambas interfaces, soportes, fijación, contactos, plano, material, acabado, inspección y embalaje. Los cambios autorizados se documentarían antes de otra orden. Cubos, abrazaderas, tornillos, lubricación o servicio distintos requerirían revisión. Este flujo representativo delimita torneado y fresado trazables sin inventar entregas, resistencia medida o aprobación del montaje, ni equiparar un adaptador conforme con una transmisión médica completa cualificada o una interfaz universal para motores diferentes.
Referencia técnica del fabricante: www.orientalmotor.com.
FAQ
¿Es este un eje real entregado por el cliente?
No. Es un ejemplo de fabricación propuesto representativo con imágenes ilustrativas. No hay entrega al cliente, muestra fabricada, informe dimensional medido o resultado de torque alcanzado. Un pedido real requeriría sus propios documentos aprobados y evidencia de aceptación.
¿El caso especifica un par de accionamiento?
No. No se aporta capacidad, par de instalación o resultado medido de retención. El equipo responsable definiría y cualificaría eje, cubo, soporte, fijaciones y servicio reales; no debe inferir valores del aspecto o de la identidad 316L.
¿Por qué solo hay un plano longitudinal?
Esa es la geometría propuesta. Un segundo plano, chavetero, orificio o rosca sería una característica diferente y requeriría autorización. El proveedor no debe alterar la interfaz simplemente para adaptarla a un acoplamiento o sujetador disponible no identificado.
¿Un diámetro conforme verifica también el plano?
No. Las comprobaciones de muñones y plano cubren características diferentes. Longitud útil, profundidad, transiciones, resalte y orientación necesitan métodos y referencias acordados en el estado final. No se deben sustituir estas relaciones por una sola lectura de diámetro favorable.
¿El material demuestra vida frente al desgaste?
No. La identidad 316L no acredita desgaste, gripado, fatiga o transmisión de par de la instalación completa. Estas propiedades necesitan condiciones definidas y evaluación específica del conjunto; no pueden obtenerse de una foto o de un informe dimensional del eje.
¿Qué se revisaría antes de otro pedido?
Revise los requisitos del cubo de acoplamiento, el soporte, la geometría plana, el muñón y el hombro, la sujeción, la retención, el material, el proceso final y las condiciones de operación. Los ajustes aprobados pertenecen a revisiones controladas y no a una muestra realizada manualmente o a datos de rendimiento transferidos desde otra unidad.
