Ejemplo representativo de barra PEEK

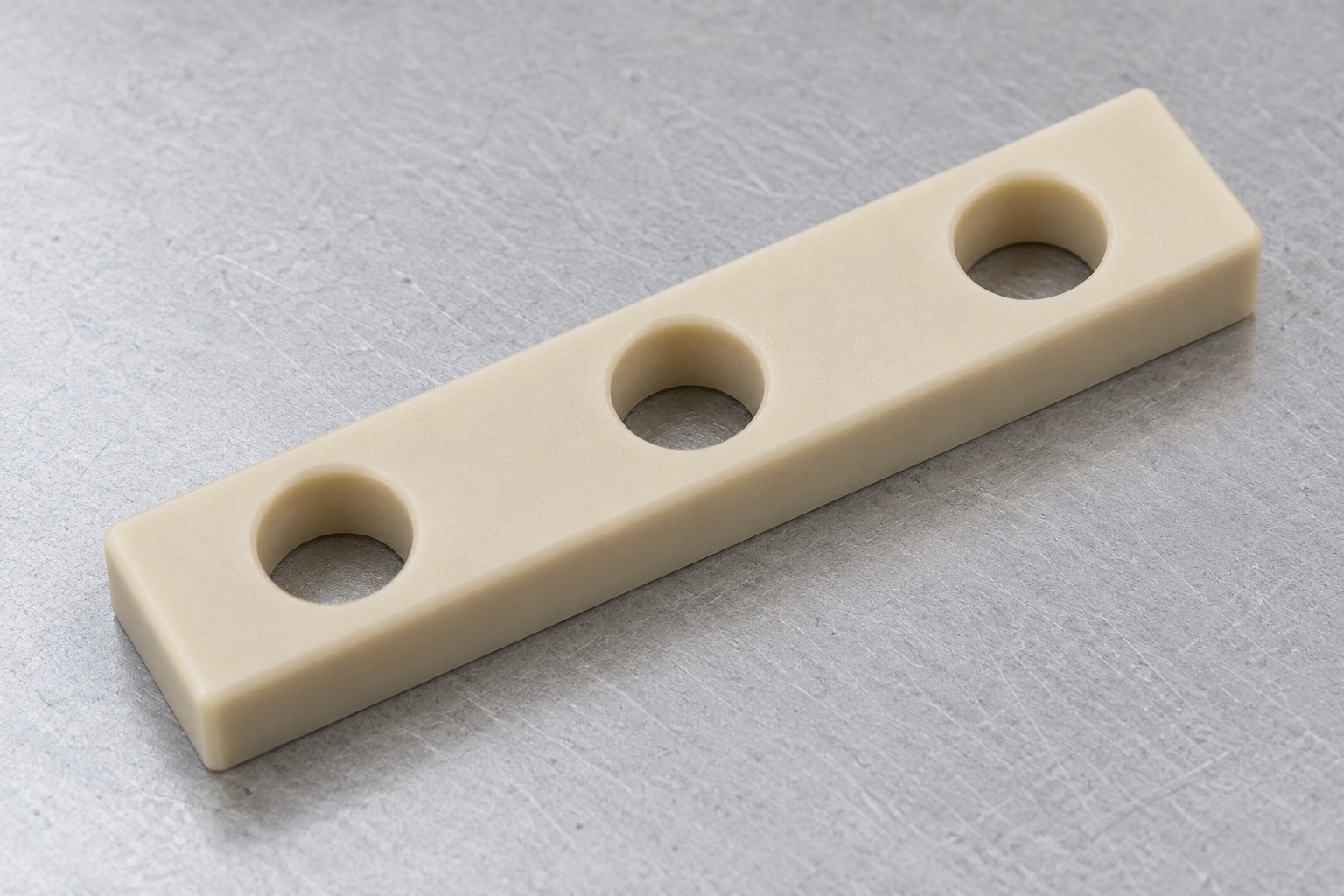

Este ejemplo representativo propone una barra rectangular de PEEK natural sin carga bajo terminales de un equipo médico. Tiene tres taladros pasantes simples en fila, espesor nominal uniforme y contactos planos. No incluye terminales, conductores, tornillos o insertos metálicos. No describe entrega real, muestra fabricada ni mediciones. No presenta tolerancias, rigidez dieléctrica, inflamabilidad, coordinación del aislamiento, resultados de carga prolongada, esterilidad, certificación o seguridad validada como logros de producción reales.
Límites mecánicos y eléctricos
El pedido propuesto comenzaría con el modelo y dibujo de la barra publicada, la disposición de los terminales, el panel de soporte, los sujetadores reales y la revisión de la instalación. El proveedor identificaría los separadores requeridos, las áreas de soporte útiles, el acceso al orificio y cualquier barrera o inserto definido por separado. La información faltante se aclarará antes del mecanizado. Hacer coincidir tres tornillos no establecería la instalación eléctrica correcta. La fabricación mecánica y la inspección dimensional seguirían siendo distintas de la calificación eléctrica y ambiental del equipo responsable del dispositivo. El proveedor no seleccionaría distancias de seguridad, tensiones de prueba o disposiciones de conductores simplemente porque el material del componente se describiera como PEEK.
PEEK sin carga identificado
Se identificarían grado natural sin carga, formato, lote y acondicionamiento contratado. El proveedor no sustituiría material reforzado, conductor o modificado por disponibilidad o apariencia. La información de mecanizado de Ensinger sería contexto, no certificación de la barra. Sobrematerial y sujeción responderían a la geometría real. La trazabilidad se conservaría hasta el embalaje. Cualquier propiedad no cubierta por los documentos del material necesitaría requisitos acordados y datos reales del pedido.
Referencias con apoyo adecuado
Las operaciones iniciales establecerían caras y referencias para el espesor de la barra, el perfil exterior y la fila de agujeros. El soporte tendría en cuenta la forma alargada y evitaría aceptar el componente sólo mientras el accesorio lo obliga a colocarse en su posición. Los contactos de retención se mantendrían libres de virutas y protegerían caras útiles futuras. Los cambios de configuración preservarían las relaciones de referencia en lugar de restablecer cada característica desde un borde en bruto conveniente. La ruta real, las herramientas y cualquier paso de acondicionamiento se elegirían para el grado y la geometría aprobados. Este flujo de trabajo representativo no inventa ajustes de corte universales ni temperaturas de tratamiento.
Mecanizado de caras de apoyo
Los contactos superiores e inferiores útiles, el espesor y las relaciones requeridas seguirían el dibujo aprobado. El proveedor distinguiría los superficies funcionales de los cortes de borde permitidos y las regiones sin contacto. Se planificaría la retirada de material para poder evaluar el acabado y la liberación del dispositivo en las condiciones acordadas. Una barra que sólo parecía plana cuando estaba bien sujeta no pasaría automáticamente la aceptación final. El proveedor no reduciría el espesor en un extremo para adaptarlo a una pila de terminales modificada sin autorización. Los cambios aprobados permanecerían visibles en la geometría revisada, las características de inspección y los documentos de ensamblaje para cualquier orden de producción posterior.
Tres taladros pasantes simples
El tipo de orificio, el tamaño, el espacio entre hileras y la ubicación relativa a las caras útiles seguirían los requisitos aprobados. Las operaciones de perforación y acabado preservarían la geometría aprobada tanto en las entradas como en las salidas. Por conveniencia, no se agregarían insertos roscados, avellanados o ranuras abiertas. El hardware real determinaría cualquier acceso a la instalación aprobado por separado. Un pasador que encaje en un orificio no verificaría la fila completa o las relaciones entre la cara y el soporte. Si las revisiones de terminales o paneles cambiaran el patrón, el proveedor solicitaría una revisión controlada en lugar de estirar manualmente un orificio para obtener una observación de ensamblaje favorable.
Acabado sin ocultar geometría
Se revisarían salidas de taladro, bordes largos, extremos y caras para retirar material adherido conforme al plano. El acabado preservaría contactos y patrón, sin ocultar errores de posición. La limpieza seguiría el pedido y conservaría el grado exacto. La superficie color marfil no acreditaría rigidez dieléctrica, partículas, esterilidad o limpieza validada. Los cambios autorizados quedarían documentados antes de inspección, en lugar de adoptar una pieza ajustada manualmente como referencia.
Inspección en el estado acordado
El plan dimensional identificaría métodos para el espesor, caras útiles, perfil exterior, tamaño del orificio, posición de la fila y relaciones requeridas. El soporte de medición, los contactos y las condiciones ambientales se acordarán antes de la aceptación. El proveedor evitaría interpretar una lectura comprimida favorable como prueba del componente liberado. Las observaciones de calibres y calibres se limitarían a sus características reales especificadas. El acondicionamiento adquirido relevante o el procesamiento final precederían a las verificaciones finales cuando sea necesario. Una imagen de inspección ilustraría únicamente un método; el informe real de primera pieza necesitaría observaciones de la barra real terminada y su revisión controlada del dibujo.
Registros sin resultados inventados
El paquete de primera pieza identificaría lote, grado, revisión, características numeradas, métodos y condición final. No hay valores porque no existe muestra ni registro real. Las discrepancias y cambios autorizados quedarían trazables. Un informe dimensional no demostraría aislamiento, rigidez dieléctrica, inflamabilidad o seguridad eléctrica médica. Montaje opcional y cualificación serían responsabilidades separadas. El ejemplo no constituye un éxito de cliente inventado ni aprobación eléctrica de una barra para cualquier dispositivo médico.
Observación opcional del montaje
Una prueba acordada podría observar la separación, el asiento, la entrada de tornillos y la alineación de los terminales utilizando revisiones identificadas de barras, terminales, paneles y herrajes. Se registrarán todas las arandelas, barreras o insertos aprobados y el método de instalación. Se revisarán las interferencias o curvaturas inesperadas antes de cambiar el polímero. Un montaje mecánico exitoso no calificaría la separación eléctrica, el comportamiento térmico, la deformación a largo plazo o la seguridad de la instalación. Las piezas de prueba permanecerían separadas de la producción aceptada. Los ajustes aprobados incluirían documentos revisados en lugar de convertir una barra perforada manualmente en la referencia para otra familia de terminales o un compartimiento eléctrico de equipo médico modificado.
Protección de caras e identidad
Las barras ocuparían alojamientos o fundas separados, sin doblar la sección larga. Los elementos metálicos no golpearían los taladros ni quedarían incrustados en los apoyos. Protección mecánica no significa esterilidad o propiedad eléctrica validada. Grado, lote, revisión e inspección acompañarían el envío. Recepción distinguiría variantes de paso, espesor y material antes de instalar. La cualificación eléctrica y ambiental del conjunto seguiría evaluaciones de aplicación acordadas por separado.
Repetición con grado e interfaces definidos
La base incluiría geometría aprobada, PEEK exacto, interfaces de terminal y panel, tornillería, contactos, fila de taladros, estado final, inspección y embalaje. Los ajustes aprobados se documentarían antes de repetir. Cambios de paso, hardware, material o ambiente requerirían revisión aunque el contorno coincidiera. El ejemplo delimita un proyecto CNC trazable sin inventar clientes, mediciones o aprobación eléctrica, y sin equiparar un separador conforme con una protección eléctrica cualificada.
Referencia técnica del fabricante: www.ensingerplastics.com.
FAQ
¿Es este un espaciador terminal real entregado?
No. Es un flujo de trabajo CNC propuesto representativo con imágenes ilustrativas. No hay entrega al cliente, muestra fabricada ni resultado de prueba obtenido. Un proyecto real requeriría sus propios documentos aprobados, evidencia material, registros de producción y un informe de aceptación medido.
¿El ejemplo incluye conductores o insertos metálicos?
No. Es una barra monobloque de PEEK sin carga con tres taladros pasantes simples. Bornes, tornillos, conductores, insertos y barreras pertenecen a documentos de montaje separados. No pueden inferirse de este ejemplo de componente individual ni considerarse incluidos en la fabricación propuesta.
¿Está disponible el resultado de la prueba dieléctrica?
No. No se presenta ningún resultado de prueba eléctrica. El equipo de equipamiento definiría y calificaría la instalación real, incluidas las piezas conductoras, los sujetadores, el material exacto, la geometría y el entorno. La aceptación dimensional de los componentes no establece de forma independiente una función eléctrica protectora.
¿Por qué conservar el grado exacto del material?
PEEK comprende variantes diferentes. Deben conservarse el grado sin carga aprobado, el formato y los registros del lote. Un color similar o información general del proveedor no autoriza sustituciones ni transfiere cualificación eléctrica a la instalación terminada.
¿Un pasador que encaja en cada orificio verifica la barra completa?
No. Aborda características seleccionadas del orificio dentro del método acordado. La posición de la fila de agujeros, el espesor, las caras útiles y las relaciones geométricas requeridas necesitan su propio alcance de inspección en la condición final definida del componente.
¿Qué revisaría otra orden de producción?
Revise la calidad exacta, las revisiones de terminales y paneles, el hardware, los separadores, los contactos, la fila de orificios, la condición final y el entorno de servicio. Los cambios aprobados deben ingresar a documentos controlados en lugar de permanecer en un prototipo modificado manualmente o en una suposición de aceptación eléctrica no respaldada.
