Ejemplo representativo de marco

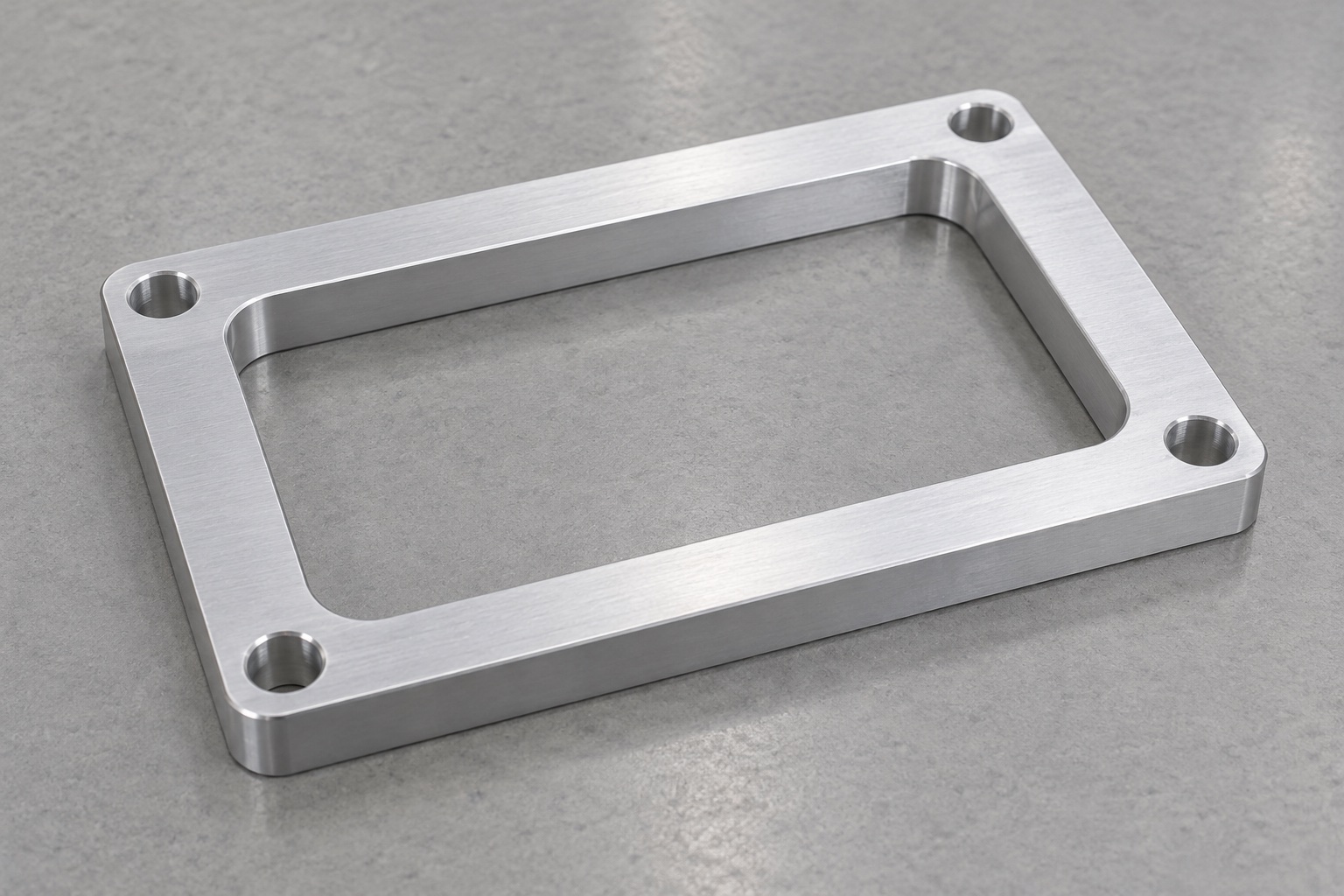

Este ejemplo representativo propone un marco monobloque de aluminio 6061 entre un detector de laboratorio médico y su soporte. Tiene abertura rectangular redondeada, cuatro taladros pasantes simples, apoyos planos y espesor nominal uniforme. No incorpora óptica, electrónica, vidrio, roscas o junta. No describe un cliente, entrega, muestra fabricada ni mediciones reales. No atribuye tolerancias logradas, precisión, blindaje, comportamiento vibratorio, esterilidad, certificación médica o seguridad validada a este flujo ilustrativo.
Carcasa y soporte reales
El pedido propuesto comenzaría con documentos controlados para el marco, la carcasa del detector, el soporte del equipo y el hardware de montaje real. Antes de seleccionar una ruta, se identificarían las áreas de contacto útiles, la envolvente de apertura, la dirección de instalación y cualquier método de ubicación por separado. Las interfaces incompletas se aclararían en lugar de copiarse de una fotografía. El proveedor distinguirá la distancia de montaje del posicionamiento de precisión. Un marco con las dimensiones exteriores correctas no sería automáticamente compatible con todas las versiones de detectores. Cualquier requisito de ajuste, calce o retención por separado pertenecería al conjunto liberado en lugar de a una suposición de mecanizado no documentada.
Identidad del aluminio aprobado
El material se identificaría mediante grado 6061, estado aprobado, formato, lote y procesos finales contratados. El sobrematerial se elegiría para la sujeción y el acabado previstos, sin imponer un espesor universal. La identidad se conservaría durante apertura, reposicionamiento y envío. El aspecto plateado no justificaría otra aleación. Los documentos del stock no demostrarían calibración ni blindaje del detector; cualquier exigencia de aplicación necesitaría criterios y evidencia propios.
Referencias antes de abrir el marco
Las operaciones iniciales establecerían caras adecuadas y referencias de ubicación para el exterior, patrón de apertura y montaje. La sujeción soportaría el material restante sin aceptar un marco únicamente porque la sujeción lo obligaría a adoptar una forma favorable. Los contactos de fijación evitarían daños a las superficies de apoyo útiles. El proveedor revisaría cómo se transfieren las referencias cuando se voltea la pieza, eliminaría las virutas de los contactos y conservaría suficiente margen para el acabado acordado. Los principios generales de sujeción de elementos de Carr Lane serían sólo antecedentes, no una receta de fijación validada. La aceptación final abordaría el marco terminado liberado y no solo su condición de mecanizado restringida.
Abertura interior controlada
La abertura pasante rectangular redondeada seguiría el perfil aprobado, los radios de las esquinas y la ubicación relativa a las referencias funcionales. El acceso a las herramientas y el ancho restante del marco se revisarían antes de la producción. El proveedor no agrandaría las esquinas ni adelgazaría un lado para dejar pasar la carcasa del detector no identificado. Los conflictos entre modelos y dibujos se resolverían antes de cortar el límite final. Los cambios aceptados entrarían en documentos controlados. El centro abierto seguiría siendo una característica mecánica; su apariencia no establecería una apertura óptica, supresión de luz, calidad de imagen o la calibración del conjunto del detector en las condiciones reales de funcionamiento del instrumento.
Cuatro taladros pasantes simples
Cada orificio pasante seguiría sus requisitos aprobados de tamaño, posición y borde. El concepto no adquiriría rebajes cilíndricos, avellanados cónicos o roscas simplemente porque estuviera disponible un sujetador conveniente. El proveedor verificaría el acceso real a las herramientas y las relaciones con la abertura del marco y las superficies de contacto. Una entrada de pasador favorable en una esquina no verificaría el patrón completo o la geometría de la cara. Si el equipo responsable del dispositivo introdujera clavijas u otro método de ubicación, eso desencadenaría una revisión de inspección y diseño documentado en lugar de una reclasificación silenciosa de los cuatro orificios de paso existentes como características de ubicación de precisión.
Acabado de apoyos y bordes
El acabado revisaría esquinas, entradas de taladros y bordes para retirar material adherido y aristas no deseadas según el plano. Los tratamientos preservarían apoyos, paredes y holguras útiles. Pulir para adaptar una muestra exigiría autorización. Limpieza y proceso superficial seguirían el pedido, con comprobaciones posteriores pertinentes. El brillo no demostraría acción antimicrobiana, partículas cuantificadas, limpieza validada o esterilidad. La pieza conservaría su revisión, lote y tratamiento hasta la aceptación.
Inspección de características relacionadas
El plan de inspección propuesto mapearía el perfil y la posición de la abertura, el patrón de orificios, el espesor, las caras útiles y las relaciones geométricas requeridas según los métodos acordados. El establecimiento de soporte y referencia sería explícito. Las mediciones de calibre seleccionadas no sustituirían todas las características controladas. Las esquinas o áreas de la cara inaccesibles se discutirán antes de la inspección. El marco no se aceptaría exclusivamente en un estado distorsionado por la fijación. Una imagen de CMM ilustraría una posible disposición de verificación, no un resultado logrado. Las observaciones finales se referirían al componente real después de las operaciones relevantes y cualquier tratamiento adquirido que pueda influir en sus interfaces de acoplamiento.
Primera pieza sin resultados inventados
El informe propuesto identificaría revisión, lote, características numeradas, métodos y estado final. No se aportan valores porque no existe muestra fabricada ni registro de medición. En un pedido real quedarían trazables discrepancias y cambios autorizados. La aceptación del marco no demostraría calibración, alineación, blindaje o seguridad del instrumento. Inspección, montaje opcional y cualificación serían entregables separados, sin inventar aceptación del cliente ni mejoras de prestaciones.
Observación mecánica opcional
Una prueba acordada podría examinar el asiento, el espacio de apertura, el acceso a los tornillos y la salida del cable con revisiones identificadas del marco, la carcasa del detector, el soporte y los sujetadores. Se registraría el método de instalación y los elementos de ubicación o calzas aprobados. Se revisarán los balanceos o interferencias inesperados antes de alterar cualquiera de las piezas acopladas. Un montaje manual exitoso no calificaría la vida útil de las vibraciones, la estabilidad de la alineación, el comportamiento electromagnético o el rendimiento del diagnóstico. Los marcos de prueba seguirían distinguiéndose de la producción aceptada. Los ajustes del prototipo aprobados se incluirían en documentos revisados en lugar de permitir que una esquina limada manualmente o un espaciador informal se conviertan en la referencia para una variante posterior del detector.
Embalaje sin deformar el marco
Cada marco se separaría mediante apoyos que protejan contactos, taladros y abertura sin doblarlo. Las fijaciones sueltas no tocarían superficies aceptadas. El embalaje mecánico no implicaría esterilidad. Lote, revisión, acabado y estado de inspección acompañarían el envío. Las inspecciones de recepción distinguirían variantes de abertura, espesor y patrón antes de la instalación y de las evaluaciones independientes de ajuste del detector, limpieza y aplicación del instrumento médico real.
Base de producción específica
La base conservaría geometría aprobada, ambas interfaces, apoyos, abertura, tornillería, posicionamiento, material, acabado e inspección. Los ajustes se incorporarían a documentos revisados antes de otra orden. Una carcasa, conector, soporte o recubrimiento distinto requeriría revisión aunque el tamaño exterior coincidiera. Este ejemplo muestra una organización posible del proyecto CNC sin inventar historial de clientes, tolerancias o blindaje, ni equiparar conformidad de un marco con cualificación del detector completo.
Referencia técnica del fabricante: www.carrlane.com.
FAQ
¿Es este un marco de cliente entregado real?
No. Es un flujo de trabajo de fabricación propuesto representativo con imágenes ilustrativas de componentes y procesos. No hay entrega al cliente, muestra fabricada, informe de medición ni resultado de desempeño logrado. Un pedido real necesitaría sus propios documentos aprobados y pruebas de producción.
¿La apertura es una apertura óptica aprobada?
No se proporciona ninguna especificación óptica. Se trata de un espacio libre mecánico propuesto alrededor de la carcasa de un detector. La alineación, la definición de apertura, el control de la luz parásita y el rendimiento del diagnóstico deben definirse y evaluarse para el sistema óptico y de equipo real.
¿Por qué los taladros son pasantes simples?
Esa es la geometría del ejemplo. Roscas y alojamientos de cabeza serían características distintas y necesitarían autorización. La tornillería, el acceso y el posicionamiento deben revisarse con el conjunto real, no inferirse de una imagen o tornillo disponible.
¿La imagen de inspección demuestra una tolerancia?
No. Ilustra un posible arreglo. No hay valores medidos reales disponibles. Un informe de inspección acordado necesitaría características, métodos, referencias identificadas y el estado final real del componente en un pedido de fabricación real.
¿Este marco establece blindaje electromagnético?
No se reclama ningún resultado de blindaje o continuidad eléctrica. Dependen de la instalación completa, los contactos, el acabado y los requisitos del equipo aplicable. La identidad de aluminio y el contorno rectangular no son prueba suficiente de calificación.
¿Qué activaría la revisión de una orden repetida?
Los cambios en la carcasa del detector, el soporte, el espacio libre del conector, la apertura, las superficies, el espesor, el patrón de orificios, el hardware, el método de ubicación o el tratamiento final requieren revisión. Los cambios aprobados deben ingresar en documentos controlados en lugar de permanecer en una muestra ajustada manualmente.
