Placa adaptadora de ventilador de aluminio 6061 para equipos médicos: ejemplo representativo CNC

Ejemplo representativo de una placa adaptadora

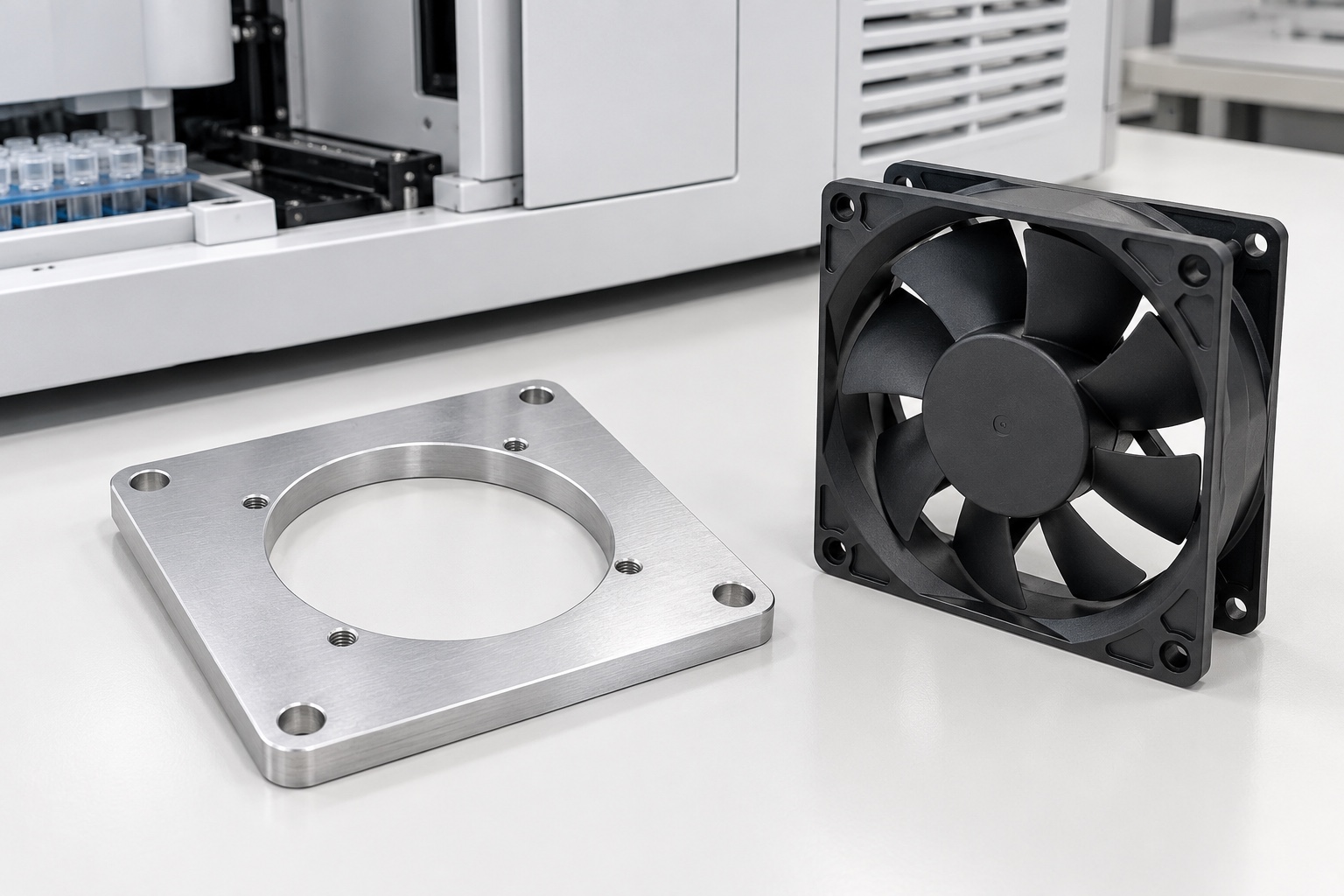

Este ejemplo considera un adaptador de ventilador de aluminio 6061 de una sola pieza propuesto para equipos de laboratorio médico. Tiene un contorno cuadrado, una abertura circular, cuatro orificios de montaje de ventilador más pequeños y cuatro orificios de montaje de gabinete separados. Ilustra un posible flujo de trabajo de fabricación CNC, no una entrega real al cliente o un ensamblaje de refrigeración calificado. Las imágenes son conceptos componentes, no fotografías de resultados de producción medidos. La condición final del material, la interfaz del ventilador, el material de fijación, el acabado y los requisitos de aceptación necesitarían documentos de proyecto aprobados. No se afirma ninguna tolerancia alcanzada, capacidad de enfriamiento, resultado de ruido, certificación o resultado de seguridad a nivel de dispositivo.

Documentos de las dos interfaces

El pedido propuesto comenzaría con un dibujo y modelo de adaptador controlado, documentación real del ventilador, interfaz del gabinete y pila de fijación aprobada. La revisión distinguiría el contacto con el ventilador del contacto con el recinto e identificaría áreas que deben permanecer despejadas. Una imagen de catálogo genérica no definiría la instalación completa. Las dimensiones de montaje conflictivas o la disposición de tornillos poco clara se resolverán por escrito antes de la fabricación. El alcance adquirido separaría el mecanizado de componentes, una prueba de ajuste mecánico opcional y evaluaciones independientes térmicas, de vibración, de protección o a nivel de equipo asignadas al programa de equipo médico responsable.

Identidad del aluminio en bruto

El pedido de material identificaría la condición 6061 aprobada, el formato de material en bruto y la documentación requerida. La identidad del lote permanecería asociada con las piezas en bruto cortadas durante el mecanizado, el tratamiento final y el envío. Un recorte de aluminio visualmente similar no se aceptaría automáticamente como equivalente. El proveedor revisaría el sobrematerial disponible y el soporte para el marco estrecho que deja la gran abertura. Las sustituciones propuestas requerirían autorización antes de su uso. La identidad del material respaldaría el orden de los componentes especificados, no se convertiría en una afirmación general sobre la resistencia a la corrosión, el comportamiento eléctrico o la idoneidad para cada entorno de equipos médicos.

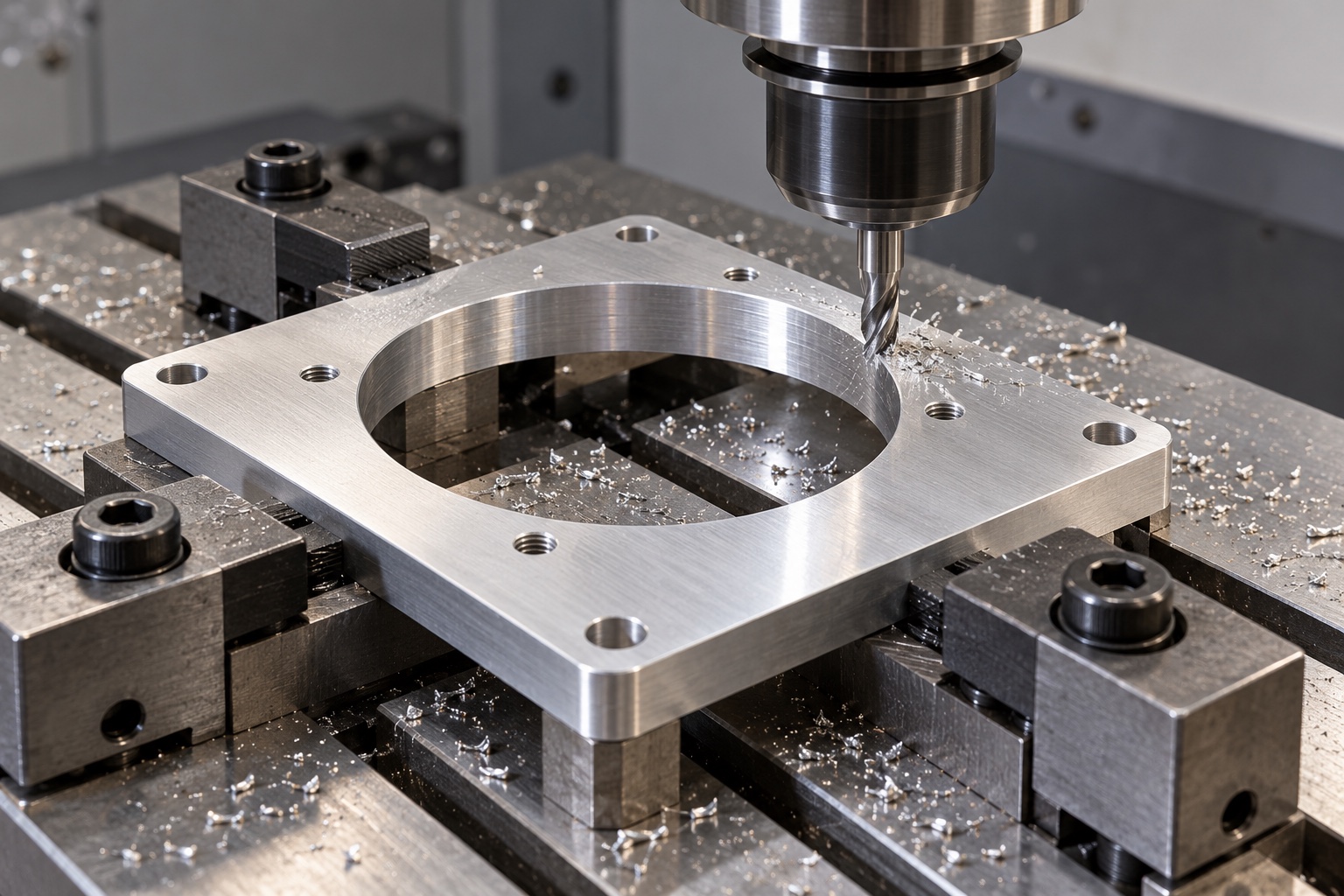

Referencias antes de abrir el centro

Las operaciones iniciales establecerían las caras de montaje y las características de referencia necesarias para relacionar los patrones de abertura y orificios. El soporte soportaría la placa sin forzarla a adoptar una forma artificial. La ruta consideraría cambiar la rigidez a medida que se elimina el material central, con transferencias controladas entre configuraciones soportadas. Las virutas en los contactos del dispositivo se eliminarían antes de realizar la referencia. Las verificaciones intermedias podrían confirmar la secuencia del proceso, pero no reemplazarían la inspección final en las condiciones especificadas. El resultado deseado sería una geometría repetible, no una muestra aparentemente plana sometida a una presión de sujeción excesiva.

Abertura circular desde referencias controladas

La apertura seguiría los requisitos aprobados de tamaño y ubicación en relación con las interfaces de montaje. El acceso a las herramientas y la transición del borde final se revisarían antes de la producción. Un borde exterior sin rematar no reemplazaría silenciosamente la referencia funcional del dibujo. El proveedor no ampliaría la abertura informalmente para que coincidiera con una muestra de ventilador no identificada. Si el equipo de diseño autorizara un cambio, el modelo revisado, el dibujo y el plan de inspección lo registrarían. El mecanizado establecería una geometría definida sin tratar un orificio más grande como evidencia de una refrigeración mejorada en el recinto del analizador real.

Dos patrones de montaje definidos

Los orificios del ventilador más pequeños y los orificios del gabinete exterior seguirían sus referencias, formas de orificios y disposición de material de fijación especificados. La revisión identificaría si un orificio determinado estaba roscado o libre en lugar de depender de la apariencia. La identidad del rosca, el acoplamiento roscado y cualquier recoveco serían documentos controlados, no suposiciones de la tienda. Un conflicto creciente se aclararía antes de tomar decisiones de producción. Cualquier cambio autorizado en el ventilador, los tornillos o las interfaces de la placa entraría en el registro de revisión, de modo que los lotes posteriores no dependerían de un prototipo hecho a mano no documentado o de una memoria de la primera instalación.

Acabado sin alterar las caras de asiento

El proceso de acabado inspeccionaría ambos lados de la abertura, las salidas de los orificios y los límites exteriores en busca de material adherido y transiciones pronunciadas no deseadas. La eliminación preservaría los contactos de cara aprobados y la geometría del orificio. Un redondeo excesivo o un pulido incontrolado no se utilizarán para ocultar una discrepancia en el asiento. Las marcas permanecerían en los lugares autorizados. La limpieza seguiría el alcance adquirido y el daño a una cara de montaje se trataría como un problema de componente en lugar de ocultarse debajo de un ventilador o una película protectora. La limpieza visual no establecería un suministro estéril ni un requisito de partículas cuantificadas.

Proceso superficial aprobado

Si se requiriera anodizado u otro acabado, el proveedor acordaría la documentación del proceso, el enmascaramiento y la inspección del estado final antes del tratamiento. Las roscas funcionales, los contactos y las regiones de unión seguirían el diseño real del equipo. Un cambio de acabado no se descartaría como cosmético cuando afectara los requisitos de aceptación. Las ilustraciones plateadas desnudas seguirían siendo conceptos de geometría en lugar de la especificación de acabado publicada. Los registros de tratamiento permanecerían asociados con el lote de material y la revisión de los planos, preservando la distinción entre la fabricación de componentes y el comportamiento eléctrico, ambiental o térmico demostrado por separado en los equipos instalados.

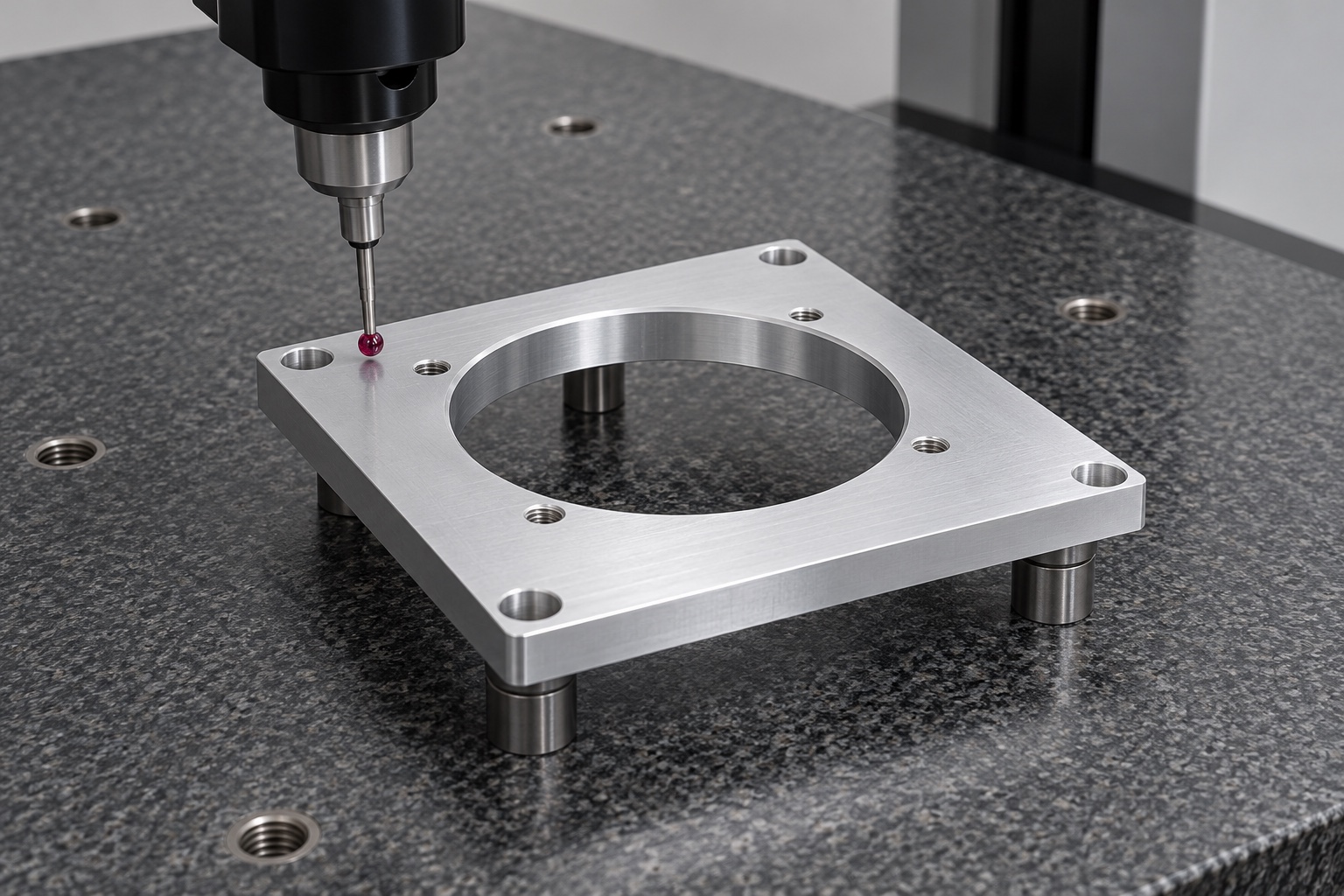

Evidencia trazable de primera pieza

El informe identificaría la revisión aprobada, el lote de material, las características numeradas y los métodos de inspección. La evidencia abordaría la apertura especificada, los patrones de montaje separados, el espesor y las relaciones entre la cara del asiento y la condición de soporte acordada. No se proporcionan resultados numéricos porque este ejemplo representativo no tiene una muestra fabricada ni un registro de medición. Un informe que enumere por sí solo las dimensiones exteriores no verificaría la interfaz controlada completa. Cualquier característica inaccesible o requisito ambiguo se resolvería antes de la producción en lugar de reemplazarse con una medición conveniente no relacionada o una verificación de ajuste del ventilador no documentada.

Prueba opcional de ajuste mecánico

Una prueba acordada podría verificar el asiento, la orientación, el acceso a los sujetadores y los espacios libres especificados utilizando componentes identificados del ventilador y del gabinete. Se registrarían sus revisiones, material de fijación y condiciones de instalación. El contacto inesperado se documentará antes de cambiar el adaptador o el marco. Una prueba exitosa no demostraría la refrigeración, la acústica, la durabilidad frente a vibraciones, las protecciones ni la seguridad de los equipos médicos. Dichas evaluaciones requerirían sus propios procedimientos y criterios aprobados. La muestra de demostración seguiría siendo rastreable en lugar de convertirse en un estándar de producción informal que silenciosamente reemplazó la aceptación dimensional definida por el dibujo para pedidos posteriores.

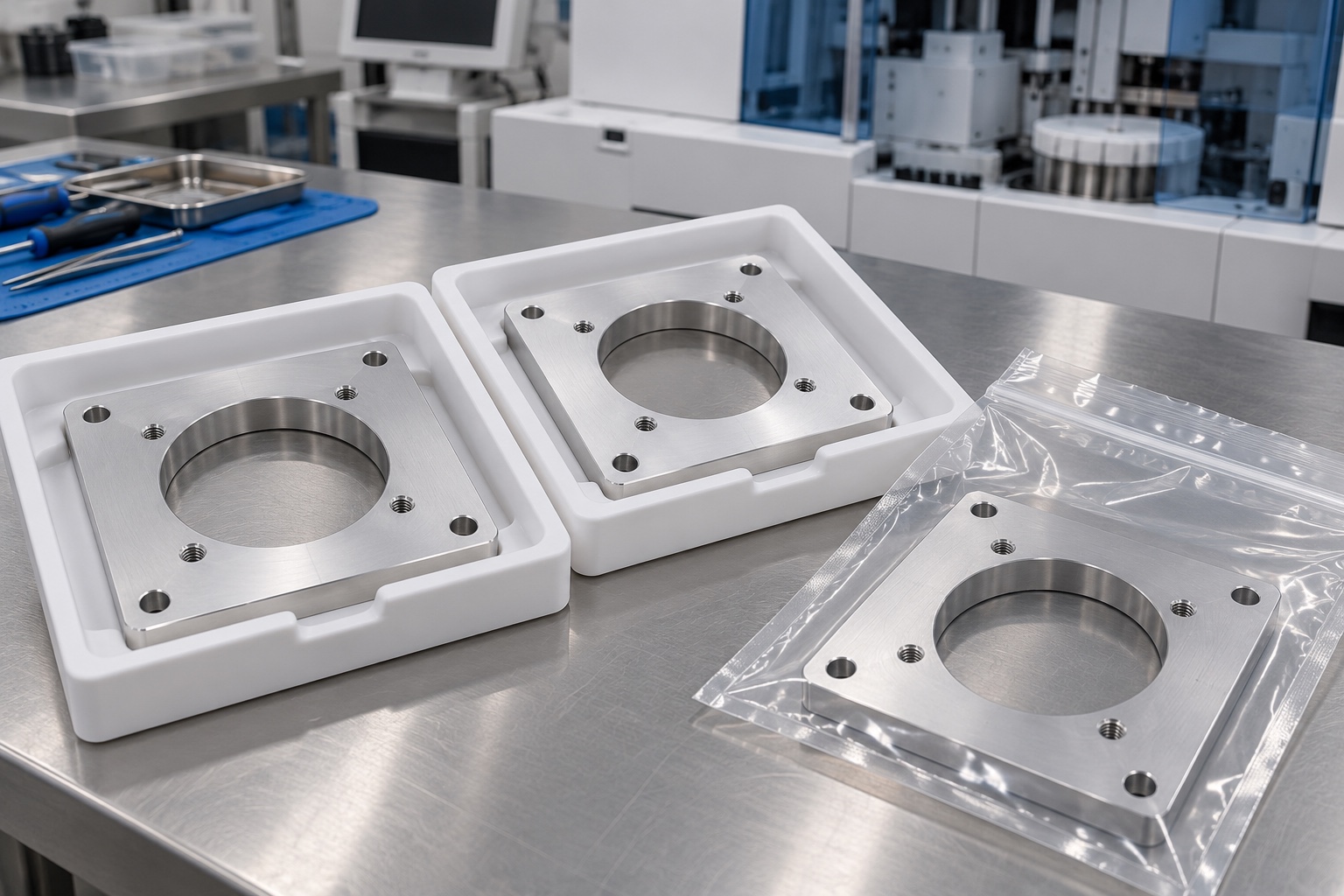

Embalaje sin deformar el marco

Los adaptadores terminados se soportarían individualmente o se separarían para que las caras de contacto y los bordes de apertura no pudieran rozar las placas vecinas ni los tornillos sueltos. La presión del embalaje no doblaría el marco estrecho. Los materiales de protección se adaptarían a los requisitos de limpieza acordados sin implicar una entrega estéril. La identificación del material, acabado y revisión permanecería con el envío. Cualquier ventilador de prueba o material de fijación de montaje se identificará por separado. El receptor podría distinguir los adaptadores de producción aceptados de los prototipos y placas similares destinadas a diferentes marcos de ventiladores, pilas de juntas o interfaces de montaje de gabinetes.

Definición controlada para pedidos repetidos

El registro de fabricación propuesto conservaría el dibujo aprobado, el modelo, la evidencia de existencias, la ruta del proceso, el acabado, los requisitos de inspección y cualquier cambio autorizado. Una orden repetida revisaría las diferencias en el marco del ventilador, los herrajes, el gabinete, la junta, la protección o la disposición del filtro antes de confiar en observaciones anteriores. La aceptación dimensional de los componentes permanecería separada de la evidencia térmica y de seguridad del programa de equipos. Este caso representativo muestra cómo crear y documentar una interfaz mecánica definida, sin inventar un cliente real, capacidad medida, mejora de la refrigeración o equipo médico calificado como resultado de una placa CNC ilustrativa.
