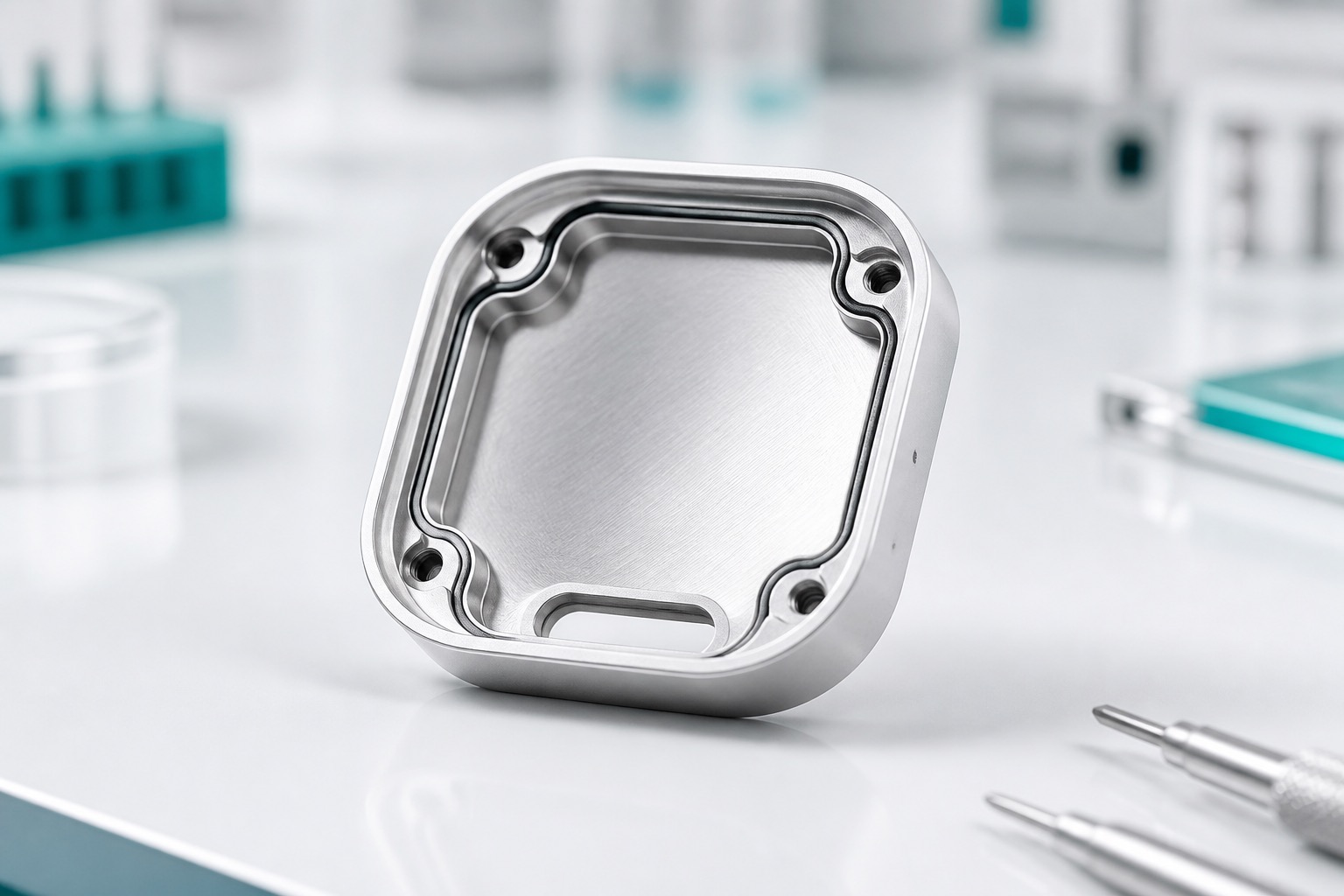

Tapa trasera 6061-T6 para monitor portátil de paciente: caso de mecanizado CNC de precisión
Aplicación representativa
Este caso describe una tapa trasera 6061-T6 para un módulo portátil de monitoreo de paciente. Incluye paredes delgadas, ranura de junta, referencias de sensor, tornillos pequeños y exterior cosmético. Es ejemplo de fabricación; el fabricante valida contacto, sellado electrónico y dispositivo final.
Revisión del paquete
El paquete incluye plano, modelo 3D, revisión, material, anodizado, máscaras y características críticas. Antes de cotizar se revisan pared, herramienta, desbarbado, ubicación de sensor, compresión de junta y zonas cosméticas.
Material y preparación
Se selecciona 6061-T6 certificado con sobremedida para desbaste estable. El lote acompaña la hoja de proceso. El bruto se sujeta para soportar paredes finas y el desbaste deja material en sellos, referencias de sensor y superficies exteriores.

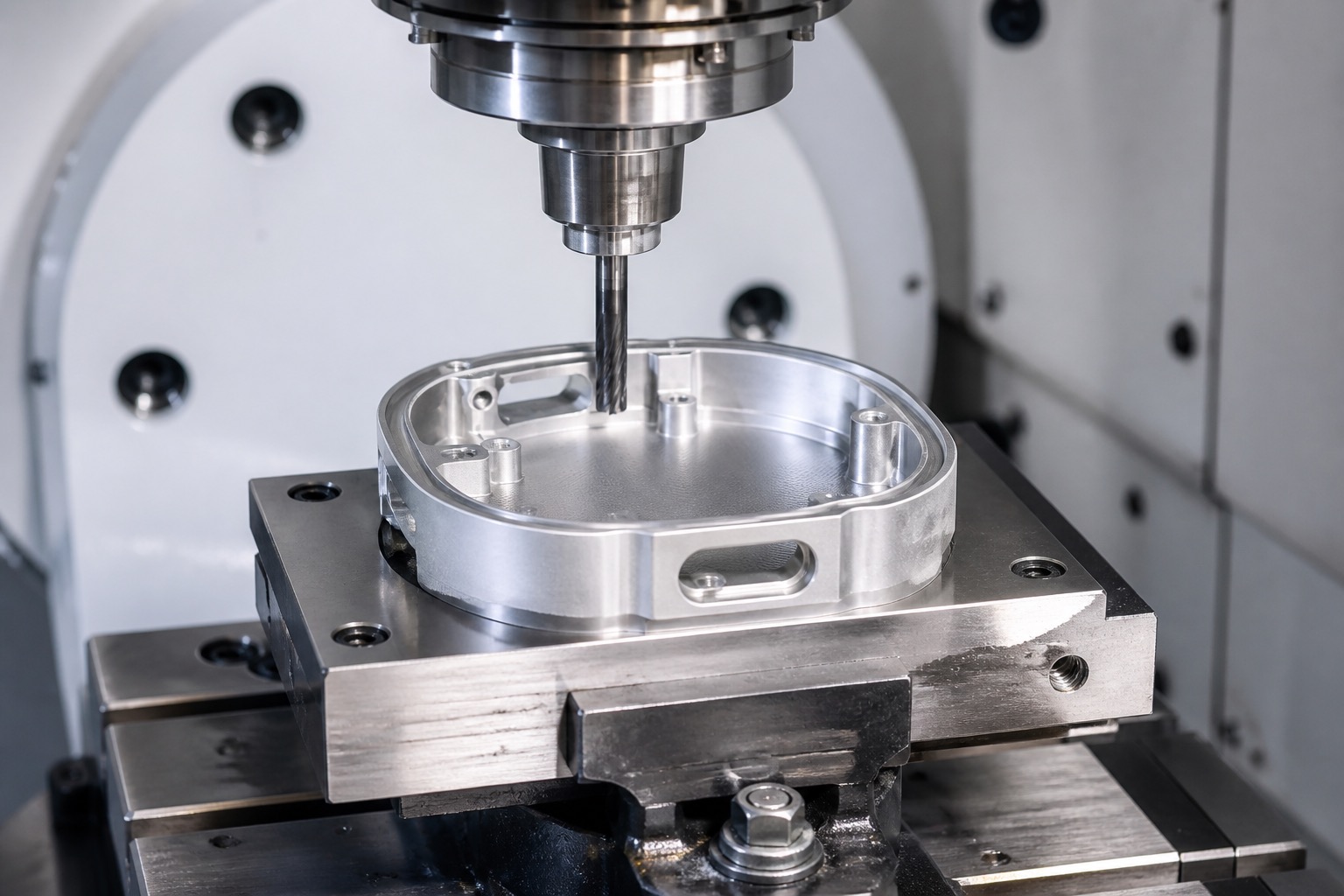

Secuencia CNC
Primero se establecen datums y bolsillo principal. Luego se terminan ranura de junta, referencias de sensor, taladros y bordes desde coordenadas controladas. Las fresas pequeñas se vigilan porque el desgaste cambia ranuras y genera rebabas.
Anodizado y verificación
Si hay anodizado, máscaras y espesores se confirman antes. Las ranuras y ajustes pueden necesitar medición posterior. El color se juzga según estándar cosmético; arañazos o acumulaciones en sellos son funcionales.

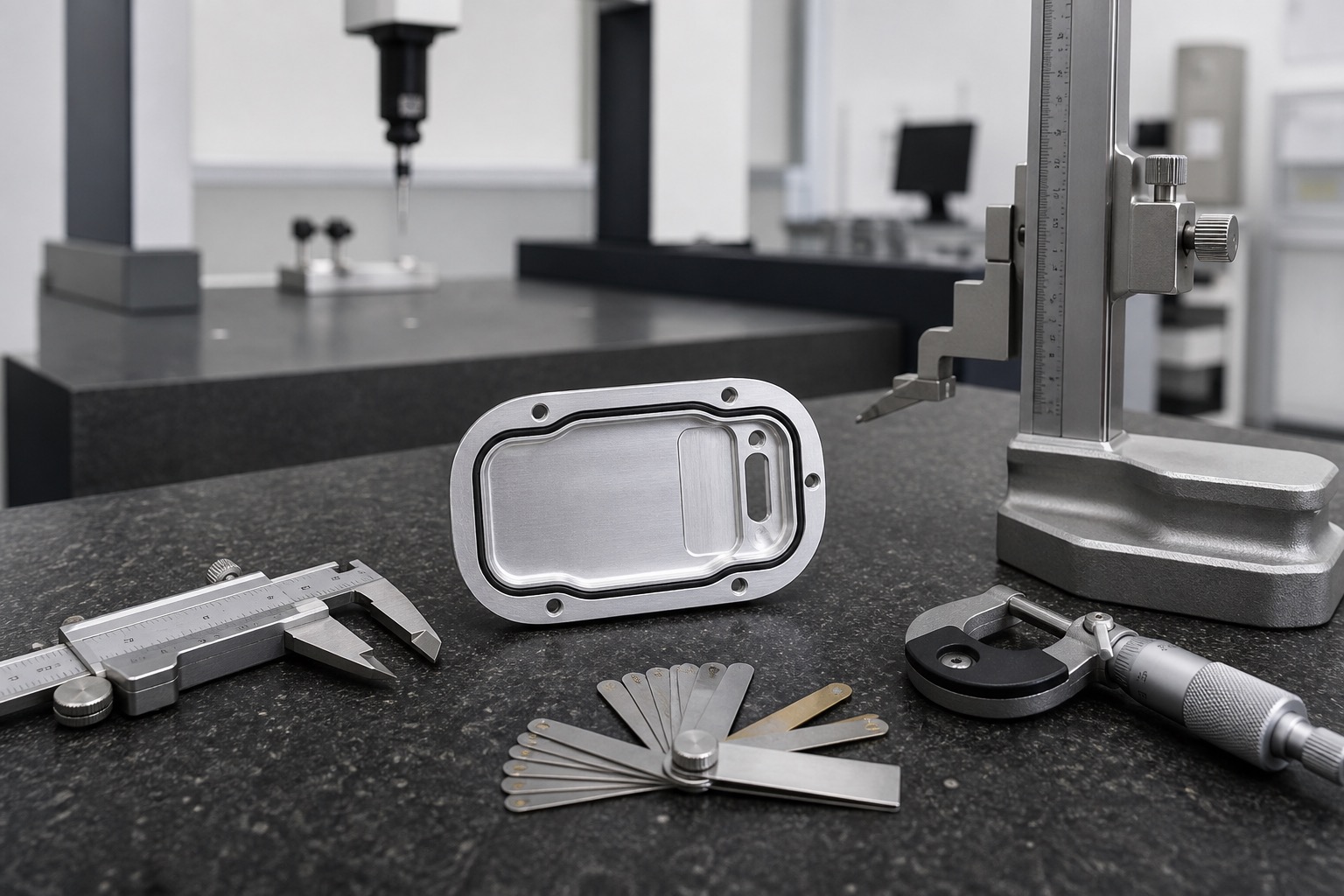

Inspección y documentación
El primer artículo puede incluir certificados, informe dimensional, ranuras, posición de sensor, planitud, roscas, acabado y fotos. Óptica, CMM o útiles verifican detalles pequeños y relaciones de datum.

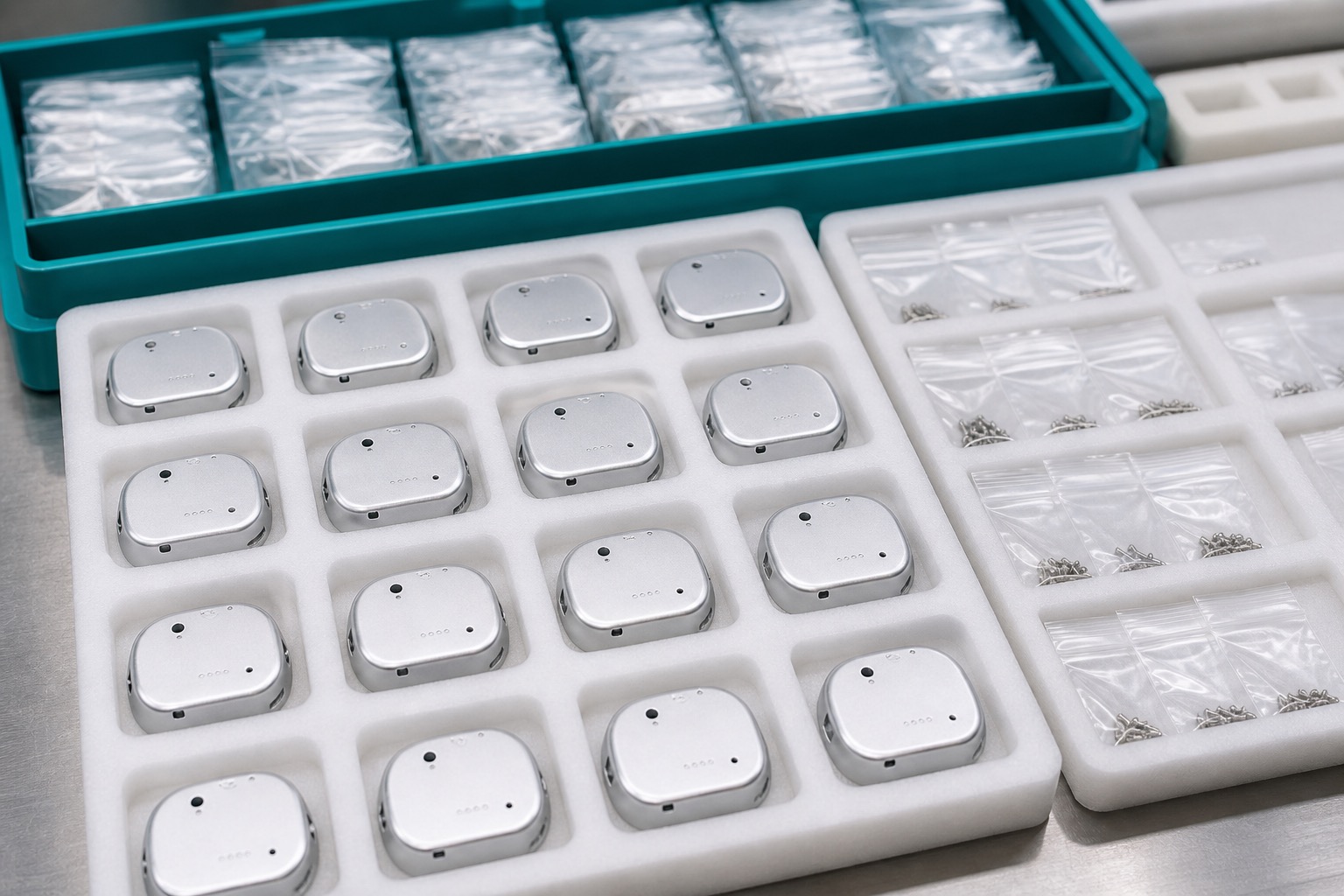

Limpieza y embalaje
Cada tapa se limpia de refrigerante, virutas, residuo de anodizado y partículas. Se separan en bandejas o bolsas para evitar roces en superficies, ranuras y ventanas. Las etiquetas indican revisión, lotes e inspección.
Control repetitivo
Para repetición se controlan programa, útil, vida de herramienta, desbarbado, anodizado, inspección, limpieza y embalaje. Tendencias de ranura, ventana y planitud revelan deriva antes de afectar montaje.
Entrega al cliente
La entrega define primer artículo aprobado, cantidad, documentación, criterio cosmético y pruebas del cliente. Una previsión estable reserva material y acabado, y el paquete de revisión evita geometrías obsoletas.
FAQ
Is this a certified wearable medical device?
It is a representative machining case. Device certification, patient-contact assessment and system validation belong to the device manufacturer.
Why use 6061-T6 aluminum?
It offers useful weight, machinability and anodizing behavior, but the final alloy and finish must be approved by the device designer.
What controls gasket performance?
Groove depth, width, radius, seal-land flatness, screw pattern and mating gasket design together control compression.
Can anodizing change the fit?
Yes. Coating buildup can affect grooves and fitted details, so masking, allowance and post-finish inspection are planned.
How are cosmetic surfaces protected?
Parts are separated after finishing and packed so visible surfaces, seal grooves and sensor-window edges cannot rub.
What records can accompany the covers?
Material certificates, first-article reports, dimensional data, finish records, traceability and agreed inspection photos can be supplied.
