Soporte articulado de mordaza quirúrgica 316L mecanizado CNC
Descripción del producto

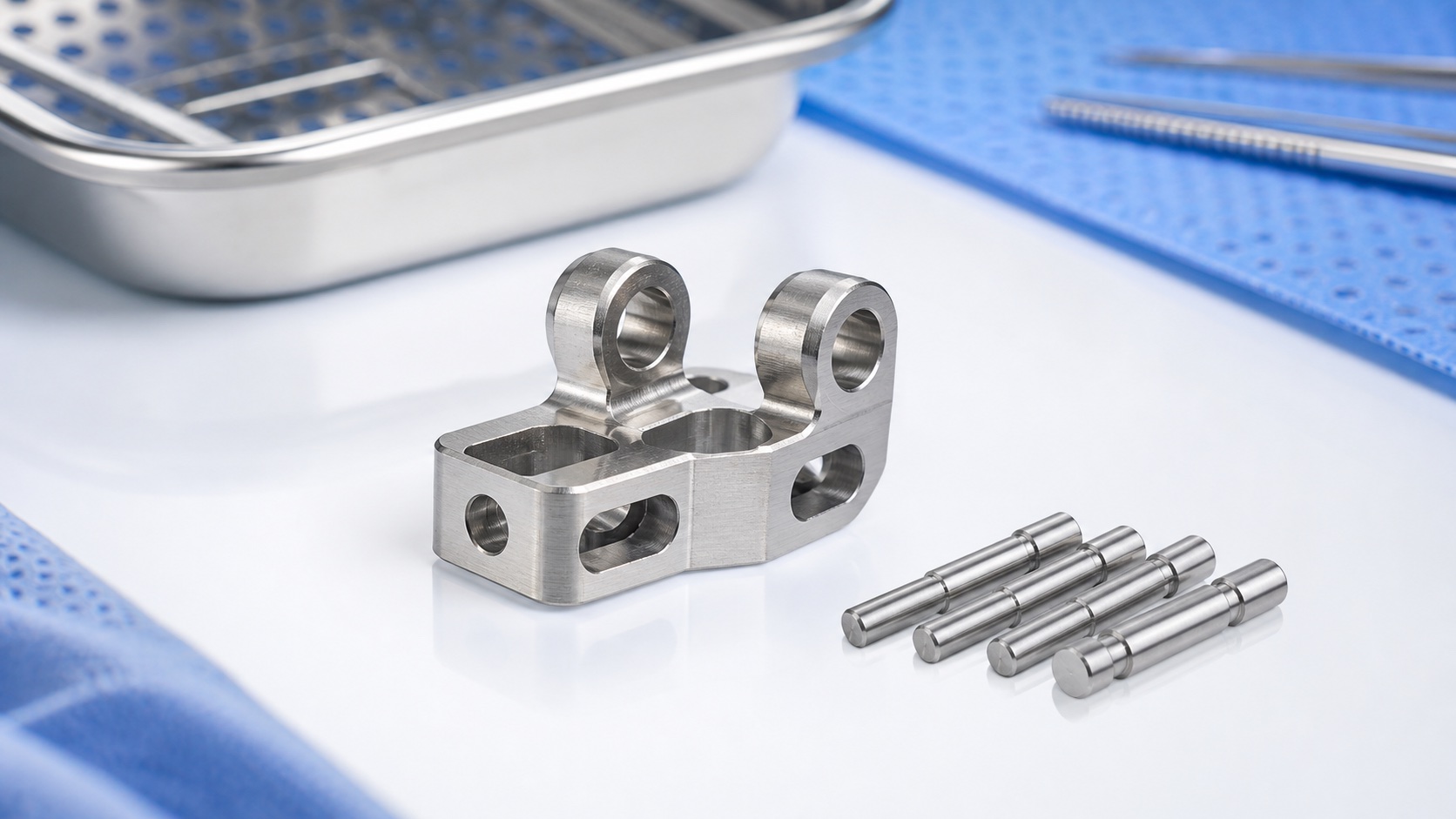

Este caso se centra en un soporte articulado de mordaza fabricado en acero inoxidable 316L para el extremo de trabajo de una pinza quirúrgica mínimamente invasiva. La pieza integra dos orejas de bisagra, cavidades de reducción de peso, agujeros transversales, contornos redondeados y pasadores asociados. Su función es sostener el movimiento suave de la mordaza y mantener alineado el conjunto dentro de un espacio estrecho.
Requisito del cliente

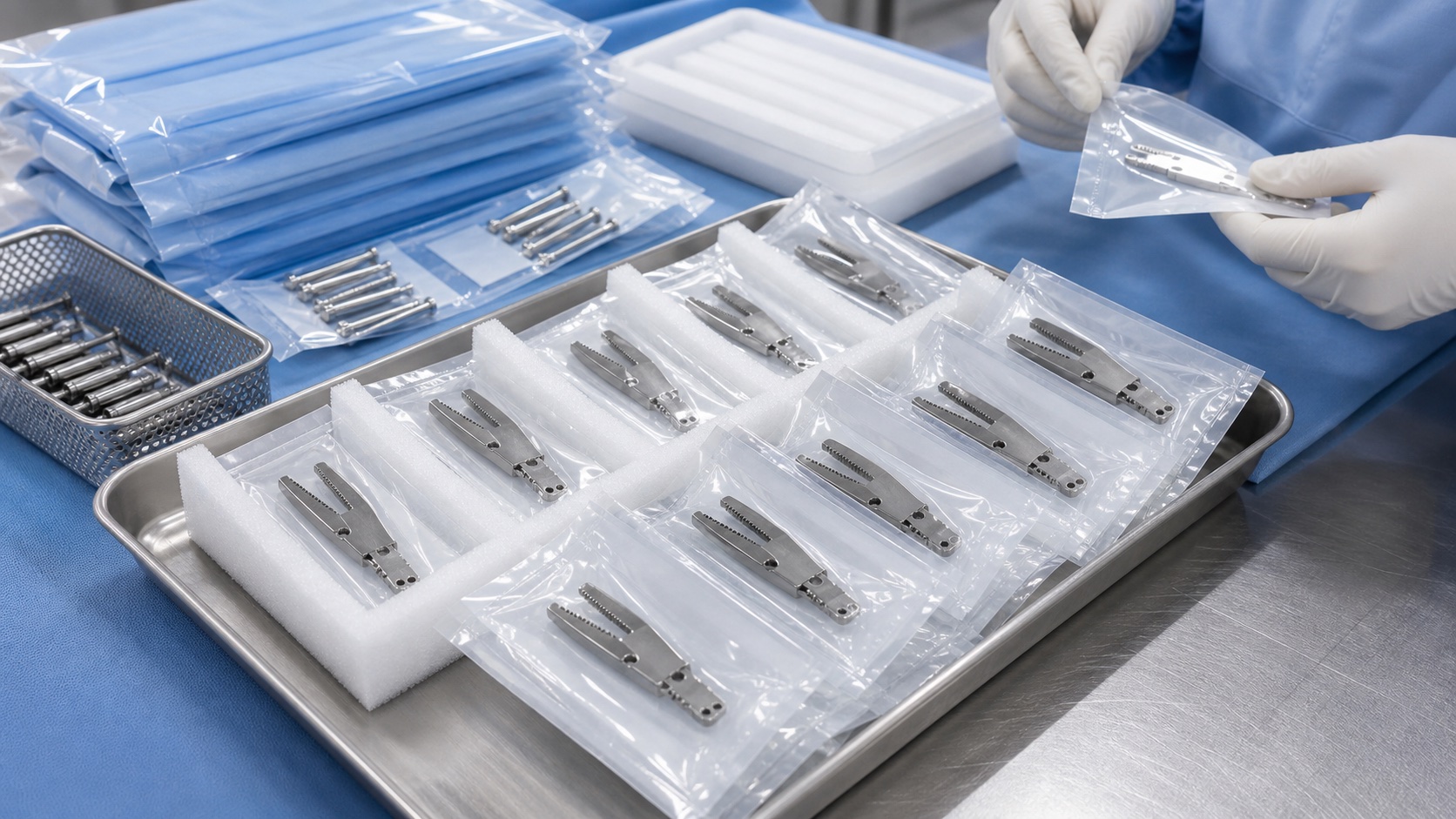

El cliente necesitaba una serie pequeña para validación de prototipo y pruebas de montaje. La pieza requería ajuste estable de bisagra, bordes sin rebaba, superficies limpias y protección durante el envío. Como acopla con pasadores y enlaces móviles, las dimensiones críticas eran relaciones entre agujeros, caras y paredes de ranura, no solo medidas individuales.
Enfoque de fabricación

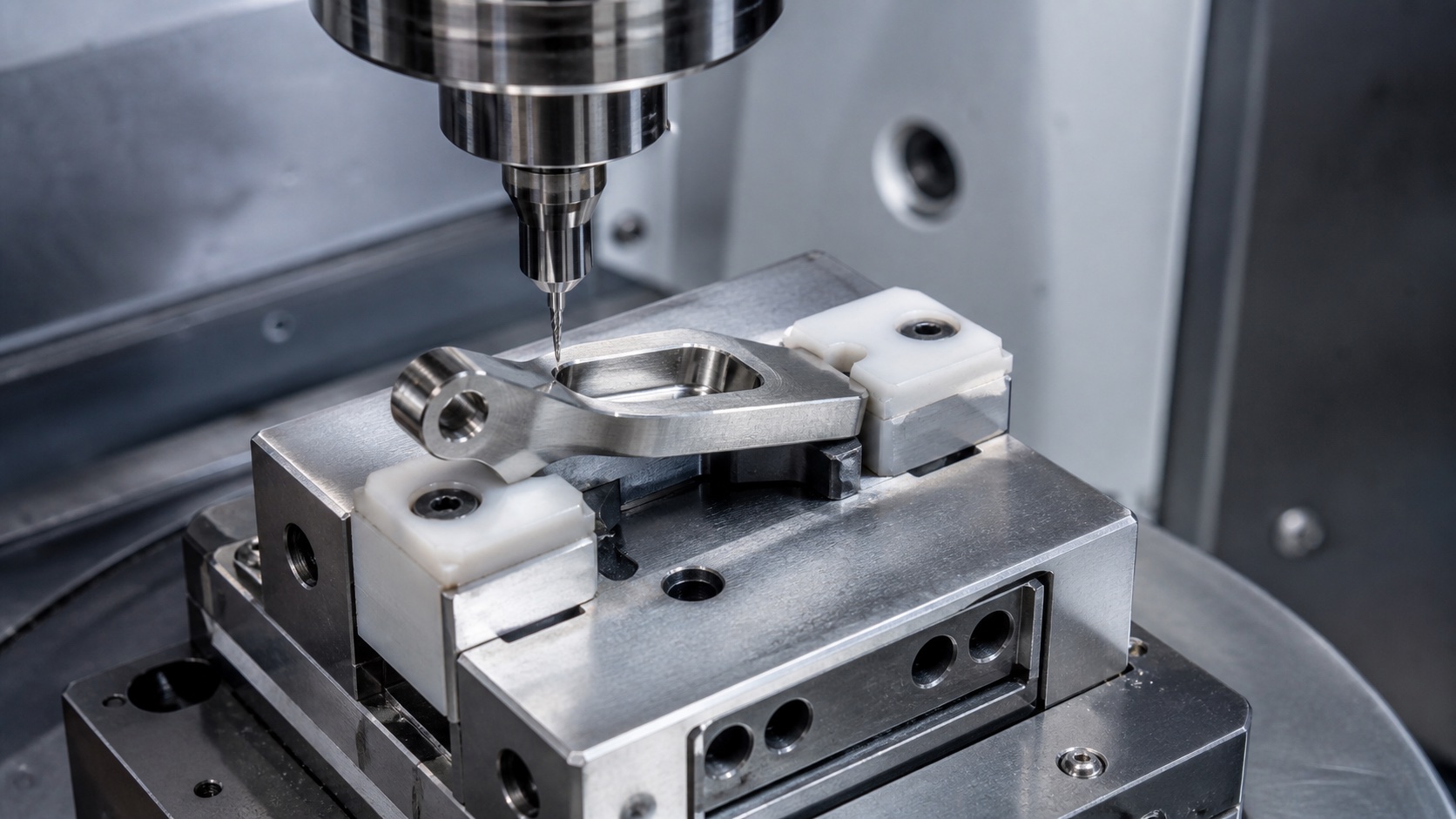

El proceso utilizó fresado CNC con mordazas blandas personalizadas para sujetar el pequeño blank de 316L. El desbaste dejó sobrematerial controlado en orejas y paredes. Las pasadas de acabado generaron agujeros de bisagra, cavidades internas, contornos exteriores y chaflanes. La selección de herramienta priorizó rigidez y calidad de borde, ya que el inoxidable puede endurecerse si la herramienta roza.
Inspección y control de calidad

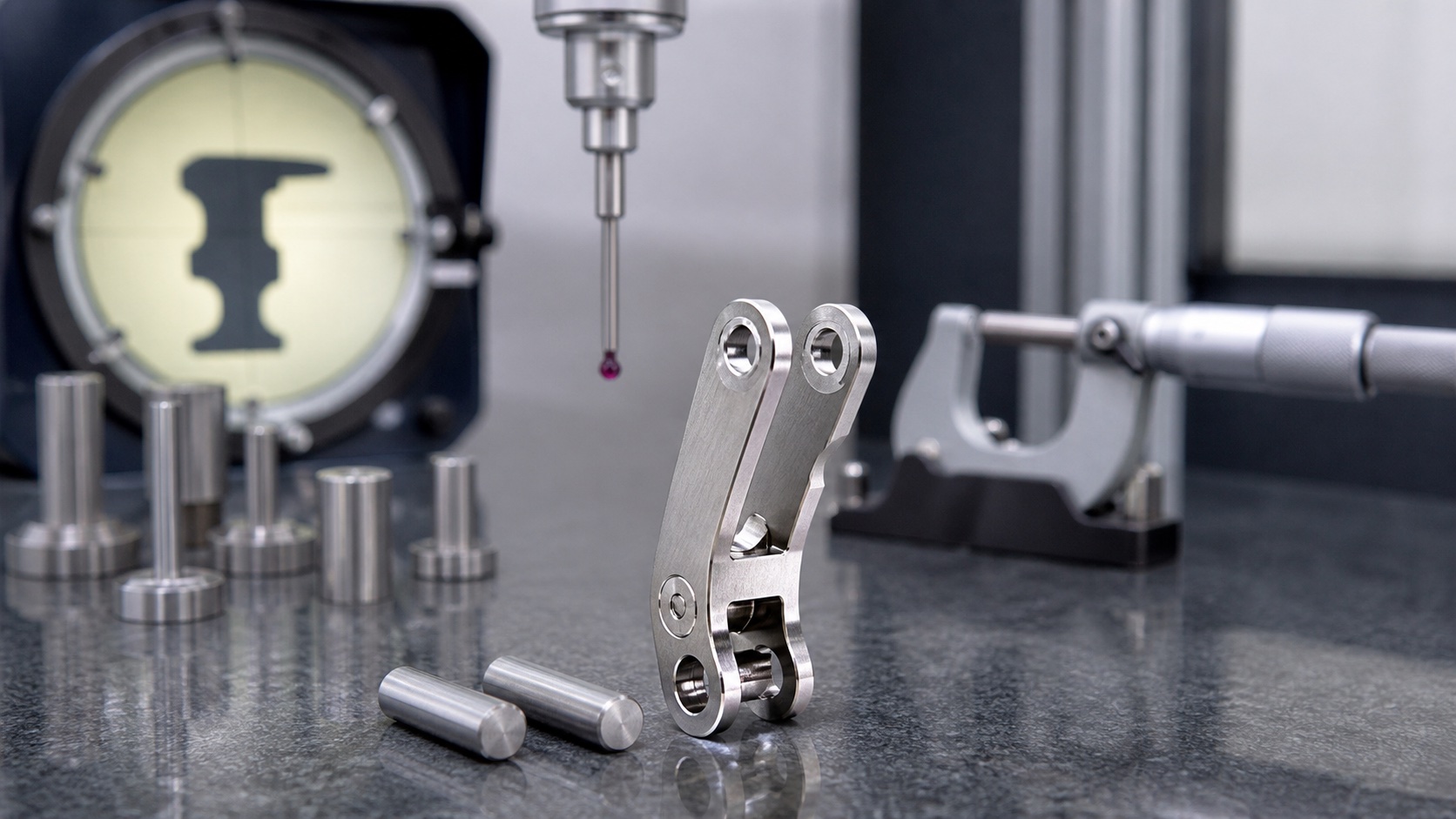

La inspección revisó diámetro y coaxialidad de agujeros, paralelismo de orejas, dimensiones de cavidades, anchura de ranuras, uniformidad de chaflanes y ausencia de rebabas visibles. Los pasadores calibrados comprobaron el ajuste de montaje y la inspección óptica verificó bordes pequeños. Una revisión de primera pieza confirmó la estrategia de fijación antes de continuar el lote.
Resultado
Los soportes terminados ofrecieron ajuste estable, movimiento suave de bisagra y condición limpia para pruebas de instrumento. El caso muestra cómo el mecanizado CNC apoya el desarrollo de dispositivos médicos cuando revisión, fijación, desbarbado e inspección se gestionan como un solo flujo.
FAQ
¿Qué material se usó?
Se utilizó acero inoxidable 316L por su resistencia a la corrosión y aptitud para componentes de instrumentos médicos.
¿Qué tolerancias son importantes?
Diámetro y coaxialidad de bisagra, separación de orejas, anchura de ranura, profundidad de cavidad y planitud de referencia.
¿Por qué usar mordazas blandas personalizadas?
Permiten sujetar una pieza pequeña reduciendo deformación y marcas en la superficie.
¿Se pueden suministrar pasadores junto con el soporte?
Sí. Los pasadores pueden mecanizarse, inspeccionarse y embalarse con los soportes como kit.
¿Cómo se controla la rebaba?
Con chaflanes CNC, herramientas afiladas, acabado manual controlado e inspección con aumento.
¿Es adecuado para prototipos?
Sí. Es apropiado para validación, lotes pequeños e iteraciones antes de producción mayor.
